Maszyny przędzalnicze | Potężne narzędzie do inteligentnej produkcji w formowaniu metali cienkościennych

Wstęp

W warsztatach produkcyjnych zajmujących się produkcją sprzętu, sprzętu lotniczego, samochodowego, zbiorników ciśnieniowych oraz wyposażenia kuchennego i łazienkowego znajduje się niepozorna, ale niezbędna maszyna formująca – maszyna przędzalniczaOd wewnętrznych wkładek termosów i półfabrykatów piast kół samochodowych, po obudowy silników lotniczych i zaślepki gazociągów, większość bezszwowych, cienkościennych elementów obrotowych jest kształtowana za pomocą procesu wyoblania i wyoblarki. Wielu laików ma problem z rozróżnieniem tłoczenia od wyoblania, dlatego dzisiaj przyjrzymy się bliżej wyoblarkom – omawiając ich zasady działania, klasyfikacje, zastosowania i zalety.

I. Zasada działania maszyn przędzalniczych

Mówiąc prościej: stały trzpień + obracający się wykrój + rolki podające do wytłaczania. Blacha jest zaciskana na trzpieniu wrzeciona i obraca się z dużą prędkością wraz z wrzecionem. Napędzane CNC lub hydraulicznie rolki wirujące powoli dociskają powierzchnię przedmiotu obrabianego po ustalonej trajektorii. Poprzez lokalne, ciągłe odkształcenie plastyczne, metal stopniowo dostosowuje się do kształtu formy, ulegając ogólnemu rozciąganiu, ścienianiu i formowaniu. W przeciwieństwie do tłoczenia, które polega na pojedynczym, całościowym wytłaczaniu, wyoblanie polega na ciągłym odkształcaniu punkt po punkcie. Materiał jest poddawany równomiernemu naprężeniu, co skutkuje powstaniem bezszwowych, bezspawowych elementów, co czyni go optymalnym procesem dla cienkościennych elementów obrotowych.

II. Główne kategorie maszyn przędzalniczych

1. Standardowe poziome maszyny przędzalnicze: Stosowane głównie do produkcji konwencjonalnego sprzętu, części aluminiowych i naczyń kuchennych ze stali nierdzewnej. Maszyny te posiadają sterowanie ręczne lub półautomatyczne, charakteryzują się wysoką opłacalnością i stanowią standardowe wyposażenie małych i średnich zakładów przetwórczych.

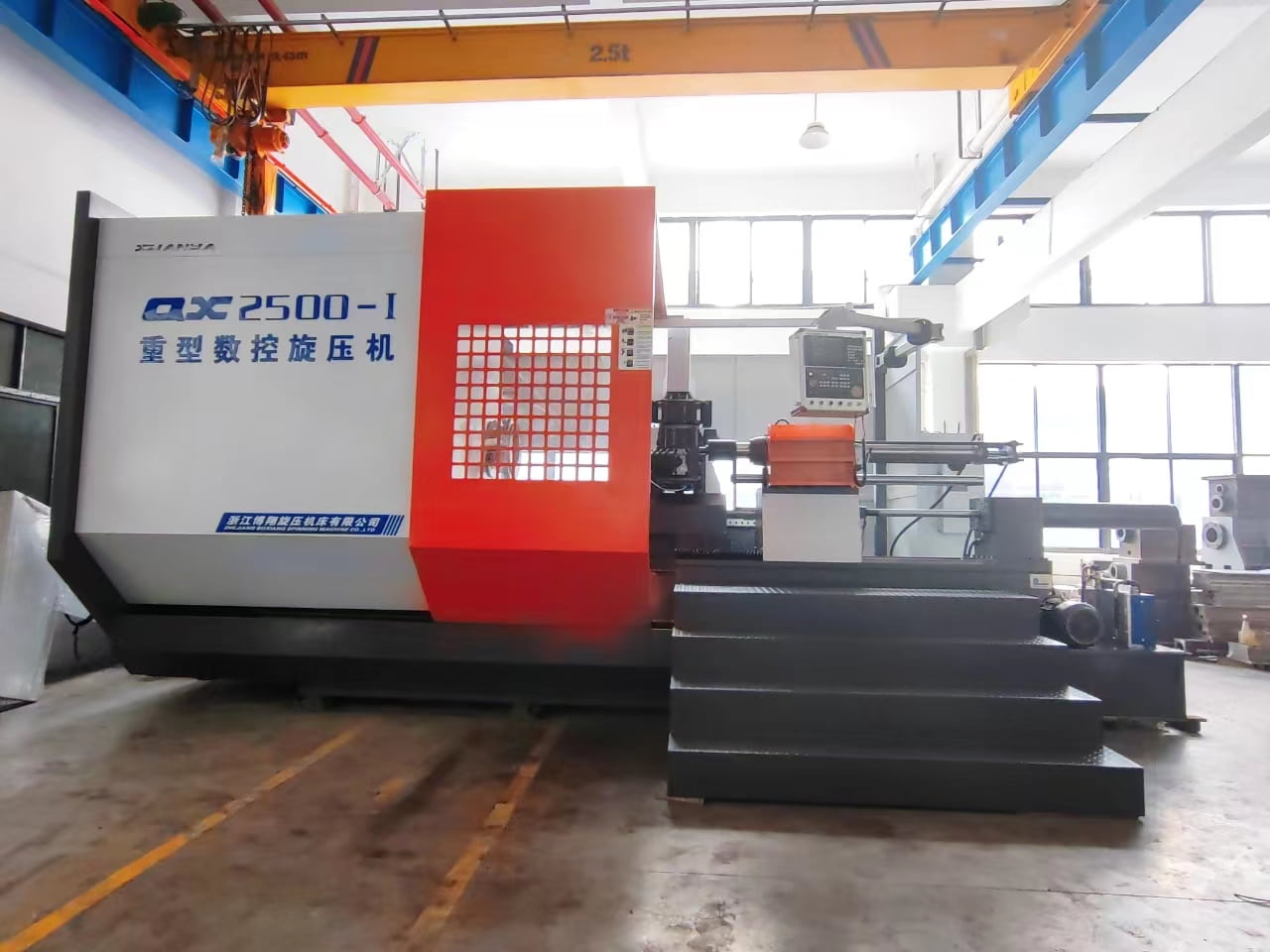

2.Maszyny przędzalnicze CNC o dużej mocyŁącząc hydraulikę dużej mocy z programowaniem CNC, maszyny te umożliwiają ścinanie podczas wyoblania. Są one stosowane do obróbki stopów o wysokiej wytrzymałości (stopów tytanu, stali o wysokiej wytrzymałości) oraz elementów lotniczych i obronnych, umożliwiając precyzyjną kontrolę tolerancji grubości ścianek;

3. Przędzarki pionowe: stosowane głównie do głowic o dużej średnicy, głowic dużych zbiorników ciśnieniowych oraz obróbki ciężkich elementów obrabianych; specjalistyczne dla przemysłu petrochemicznego i kotłowego.

III. Podstawowe zalety maszyn przędzalniczych

1. Oszczędność surowców: W porównaniu do tłoczenia i wykrawania, wyoblanie pozwala na wykorzystanie materiału o ponad 90%, co znacznie zmniejsza ilość odpadów aluminiowych i ze stali nierdzewnej;

2. Zwiększona wytrzymałość przedmiotu obrabianego: Ziarna metalu stają się gęstsze w procesie wytłaczania wirowego, co skutkuje produktami gotowymi o większej wytrzymałości na rozciąganie i ściskanie w porównaniu z częściami tłoczonymi;

3. Elastyczna produkcja: Zmiana produktu odbywa się poprzez prostą wymianę trzpienia, co oferuje wyraźne korzyści w przypadku produkcji małoseryjnej, wielomodelowej, bez konieczności stosowania drogich matryc tłoczących;

4. Formowanie bezszwowe: Formowane jako pojedynczy, zintegrowany element bez szwów spawanych, co zapewnia doskonałe uszczelnienie i sprawia, że ​​nadaje się do zbiorników ciśnieniowych i armatury hydraulicznej.

IV. Zastosowania przemysłowe

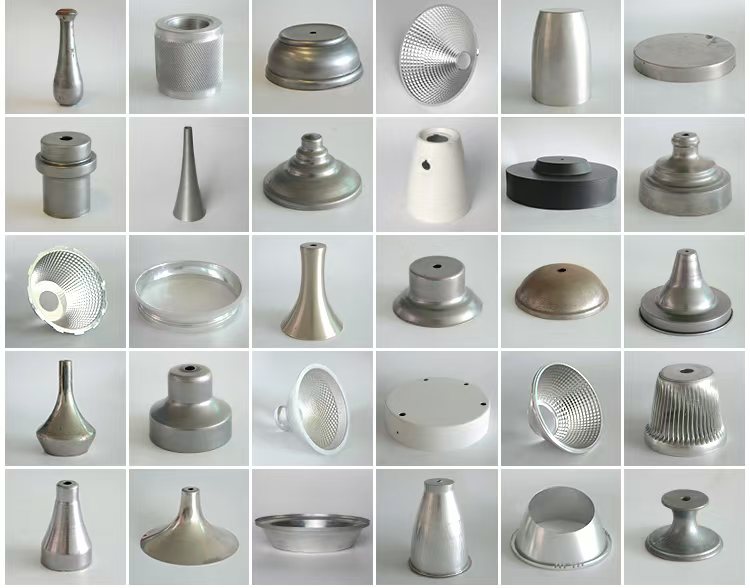

• Towary konsumpcyjne: naczynia kuchenne ze stali nierdzewnej, termosy, aluminiowe obudowy lamp, koła samochodowe i obudowy sprężarek klimatyzatorów;
• Ciężki przemysł / obronność: obudowy silników lotniczych, korpusy pocisków, butle gazowe wysokociśnieniowe, głowice petrochemiczne i cienkościenne elementy dysz rakietowych;
• Nowa Energia: Obudowy akumulatorów energii, metalowe obudowy ogniw paliwowych, kołnierze turbin wiatrowych.

V. Podsumowanie rozwoju branży

Wraz z dynamicznym rozwojem branży energetycznej i lotniczej, wyoblarki CNC z całkowicie serwomechanizmowym sterowaniem stopniowo zastępują starsze modele hydrauliczne, a zautomatyzowany załadunek/rozładunek wraz z kontrolą grubości ścianek w linii produkcyjnej stały się standardem. Dla małych i średnich przedsiębiorstw produkcyjnych proces wyoblania stanowi kluczowy kierunek redukcji kosztów i poprawy wydajności poprzez zastąpienie tradycyjnych metod spawania i tłoczenia.
