Typy wiertarek: porównanie

Wiertarki należą do najpopularniejszych urządzeń w obróbce mechanicznej. Różne typy wiertarek znacząco różnią się konstrukcją, możliwościami obróbki i scenariuszami zastosowań. Wybór odpowiedniego typu bezpośrednio wpływa na wydajność i koszty obróbki. Niniejszy artykuł przedstawia analizę porównawczą trzech popularnych typów wiertarek: kolumnowych, promieniowych i stołowych.

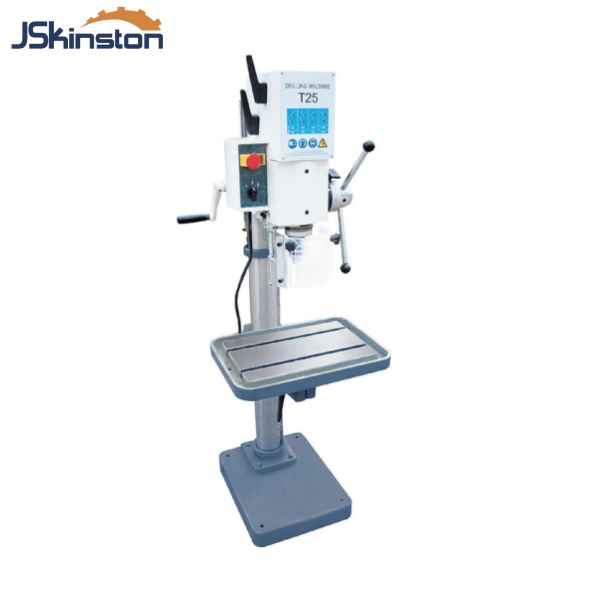

1. Wiercenie pionowe

Wiertarka kolumnowa to najprostszy rodzaj wiertarki. Jej konstrukcja składa się z głowicy wrzeciona zamontowanej na pionowej kolumnie. Stół roboczy można podnosić i opuszczać wzdłuż kolumny, a wrzeciono przesuwa się pionowo, aby dokończyć operację wiercenia.

Wiertarka kolumnowa nadaje się do obróbki pojedynczych otworów lub niewielkiej liczby otworów w małych i średnich przedmiotach. Jest powszechnie stosowana w warsztatach utrzymania ruchu, narzędziowniach i działach produkcji próbnej, gdzie wielkość partii jest niewielka.

Wadą wiertarki kolumnowej jest konieczność zmiany położenia przedmiotu obrabianego po każdym wywierceniu otworu. Nie nadaje się ona do części z wieloma otworami lub wymagających dużej dokładności odstępów między otworami.

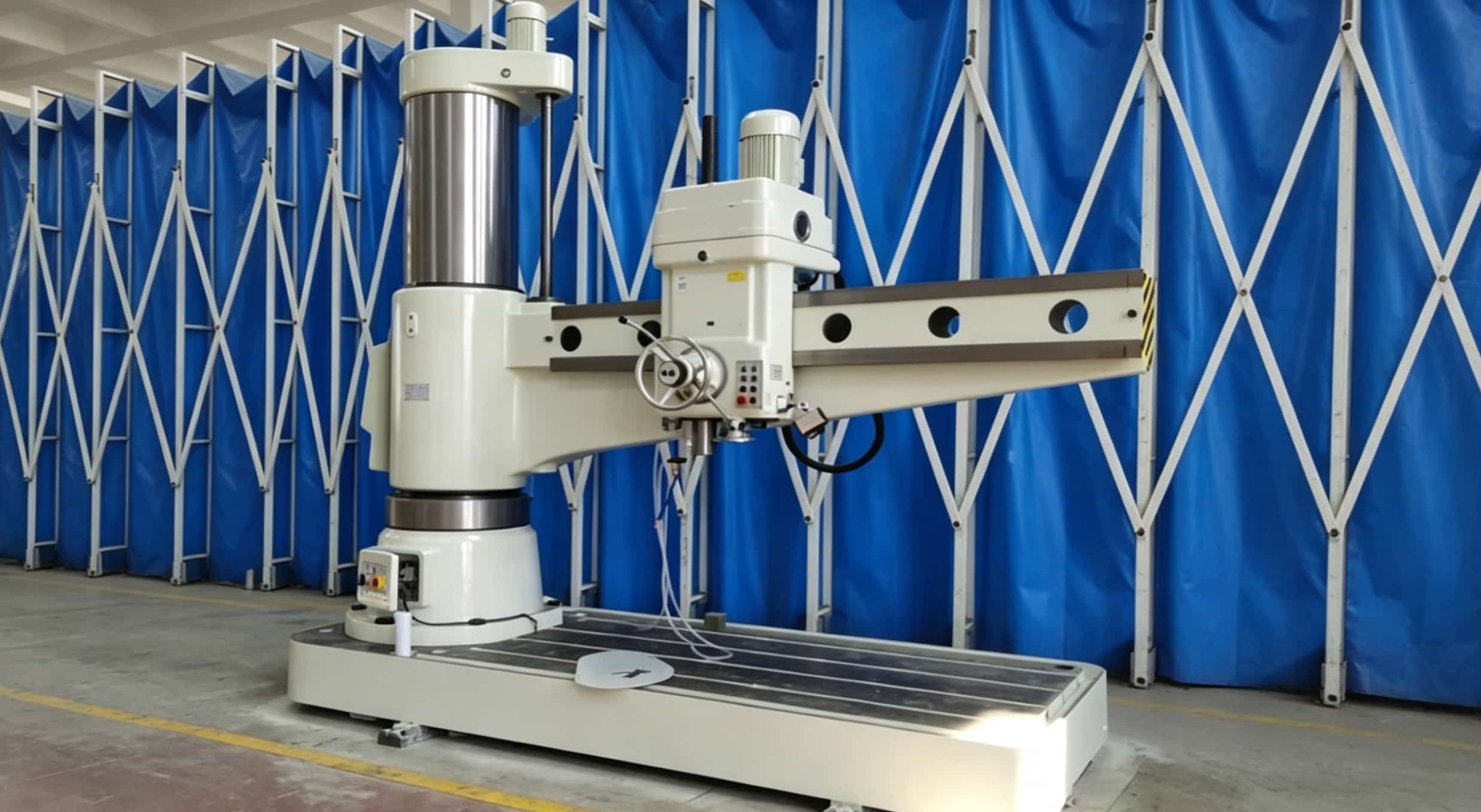

2.Wiertarka promieniowa

Wiertarka promieniowa wzbogaca podstawową konstrukcję wiertarki kolumnowej o ruchomą konstrukcję ramienia. Głowica wrzeciona może poruszać się poziomo wzdłuż ramienia promieniowego, a całe ramię może obracać się wokół kolumny i poruszać się w pionie. Dzięki temu wrzeciono może objąć dużą, cylindryczną przestrzeń roboczą.

Wiertarka promieniowa jest przeznaczona do dużych elementów obrabianych, takich jak skrzynki, obudowy i kołnierze. Jest szczególnie odpowiednia do zastosowań wymagających wykonania wielu otworów w jednym elemencie obrabianym, takich jak ściany sitowe zbiorników ciśnieniowych lub wymienniki ciepła. Po zamocowaniu elementu obrabianego operator przesuwa głowicę wrzeciona i ramię w różne pozycje bez zmiany położenia samego elementu.

Zaletą wiertarki promieniowej jest to, że eliminuje konieczność częstego przemieszczania ciężkich elementów obrabianych. Doskonale nadaje się do produkcji pojedynczych elementów i małych serii, gdzie typy elementów obrabianych często się zmieniają.

Do ograniczeń należą duże gabaryty i wyższy koszt w porównaniu z wiertarkami kolumnowymi. Nie jest to efektywne rozwiązanie w przypadku produkcji wielkoseryjnej małych części.

3.Wiercenie na ławce

Wiertarka stołowa to zminiaturyzowana wersja wiertarki kolumnowej, przeznaczona do montażu na stole warsztatowym. Zazwyczaj osiąga wyższe prędkości obrotowe wrzeciona niż większe maszyny.

Wiertarka stołowa przeznaczona jest do wiercenia otworów o małych średnicach, zazwyczaj w podzespołach elektronicznych, instrumentach, modelach i innych precyzyjnych małych elementach. Znajduje również zastosowanie w laboratoriach, warsztatach szkoleniowych i małych warsztatach naprawczych. Wysoka prędkość obrotowa wrzeciona sprawia, że ​​nadaje się ona do wiercenia w miękkich materiałach, takich jak tworzywa sztuczne, drewno i cienkie blachy aluminiowe.

Do ograniczeń wiertarki stołowej należy zaliczyć mały zakres roboczy. Nie nadaje się ona do otworów o dużych średnicach ani do głębokich otworów w stali. Ręczny posuw wymaga umiejętności operatora, ponieważ siła posuwu nie jest regulowana automatycznie.

4. Podsumowanie rozróżnień

Wybór wiertarki zależy przede wszystkim od rozmiaru obrabianego przedmiotu, liczby otworów w każdym elemencie i wielkości partii.

Wiertarka stołowa: małe przedmioty obrabiane, stosowanie sporadyczne, małe średnice otworów.

Wiertarka kolumnowa: obrabianie średnich przedmiotów, małe i średnie partie produktów, wiercenie ogólne.

Wiertarka promieniowa: Duże elementy obrabiane, produkcja pojedynczych części lub małych serii, elementy obrabiane wymagające wielu otworów.

5. Wytyczne dotyczące wyboru

Przy wyborze typu wiertarki należy najpierw rozważyć trzy pytania.

Czy rozmiar obrabianego przedmiotu przekracza możliwości stołu roboczego wiertarki kolumnowej? Jeśli tak, właściwym wyborem będzie wiertarka z ramieniem promieniowym.

Czy wolumen produkcji jest wysoki? W przypadku produkcji wielkoseryjnej wiertarki uniwersalne nie są optymalne. Zamiast nich należy rozważyć wiertarki wielowrzecionowe lub wiertarki CNC.

Jaki jest poziom umiejętności operatora? Wiertarki stołowe wymagają ręcznej regulacji posuwu, co wymaga większego doświadczenia operatora. Wiertarki kolumnowe i promieniowe zazwyczaj oferują automatyczny posuw, co zmniejsza wymagania dotyczące umiejętności.

Dla większości małych i średnich warsztatów obróbczych połączenie wiertarki kolumnowej i stołowej jest wystarczające do codziennych potrzeb. Wiertarki promieniowe najlepiej sprawdzają się w przypadku producentów, których głównym produktem są duże elementy konstrukcyjne.
