Podstawowe funkcje wiertarki: prosty przewodnik

A wiertarka jest jednym z najniezbędniejszych urządzeń obróbczych w warsztatach maszynowych. Jego głównym przeznaczeniem jest wykonywanie otworów okrągłych w przedmiotach obrabianych. Poza podstawowym wykrawaniem, integruje wiele praktycznych funkcji pomocniczych, aby zapewnić precyzję, gładkość i wydajność obróbki otworów. W tym artykule omówiono podstawowe funkcje wiertarka przemysłowa dla początkujących, którzy chcą szybko opanować podstawy operacyjne.

1. Mechanizm wiercenia rdzeniowego

1.1 Obrót wrzeciona

Wrzeciono zaciska się i wprawia wiertło w ruch obrotowy, a prędkość obrotowa jest mierzona w obr./min. Prędkość należy dostosować do materiału obrabianego: wysoka prędkość dla materiałów miękkich, takich jak drewno i aluminium, oraz niska dla twardych materiałów stalowych. Większość urządzeń umożliwia zmianę prędkości za pomocą paska lub pokrętła regulacyjnego.

1.2 Posuw wrzeciona

Posuw odnosi się do ruchu obrotowego wiertła w dół, wnikającego w materiał. Małe wiertarki wykorzystują ręczne podawanie dźwigniowe, podczas gdy duże urządzenia są wyposażone w automatyczny posuw mechaniczny. Rozsądna prędkość posuwu zapobiega pękaniu wiertła spowodowanemu nadmierną prędkością oraz niskiej wydajności obróbki spowodowanej zbyt niską prędkością.

1.3 Kontrola głębokości i ruch tulei

Wyposażona w ogranicznik głębokości, maszyna może ustawić głębokość wiercenia, zapewniając spójną głębokość wielu otworów bez konieczności powtarzania pomiarów. Tuleja centrująca wrzeciono kontroluje efektywną odległość ruchu wiertła w dół (standardowy zakres ruchu: 10-15 cm). W przypadku głębszych otworów należy wyregulować głowicę maszyny lub stół roboczy.

2. Mocowanie i pozycjonowanie przedmiotu obrabianego

2.1 Regulacja stołu

Stół roboczy służy do umieszczania przedmiotów obrabianych, umożliwiając regulację wysokości w górę i w dół; niektóre modele są odchylane, aby dostosować się do różnych wymagań obróbczych. W przypadku wiertarek promieniowych stół jest zazwyczaj nieruchomy, a położenie wiercenia jest regulowane poprzez przesunięcie głowicy maszyny.

2.2 Mocowanie i mocowanie przedmiotu obrabianego

Pewne zamocowanie obrabianych przedmiotów jest podstawą bezpiecznego wiercenia. Małe elementy mocuje się imadłem, natomiast duże przedmioty mocuje się bezpośrednio do stołu. Rowki teowe w stole są kompatybilne ze standardowymi zaciskami, co zapobiega przemieszczaniu się przedmiotu obrabianego podczas obróbki.

3. Typowe procesy precyzyjnego wiercenia

3.1 Wiercenie centrujące

Wywierć niewielki otwór pozycjonujący przed obróbką dużych otworów. Krótkie i sztywne wiertło centrujące zaznacza wgłębienie, zapobiegając przesunięciu się dużego wiertła i poprawiając dokładność pozycjonowania otworu.

3.2 Wiercenie udarowe

Idealne do obróbki głębokich otworów. Wiertło porusza się wielokrotnie w górę i w dół, aby odprowadzać wewnętrzne wióry, skutecznie rozwiązując problemy przegrzewania się wiertła i pękania spowodowanego gromadzeniem się wiórów. Nowoczesne wiertarki są zazwyczaj wyposażone w automatyczne cykle wiercenia udarowego.

3.3 Rozwiercanie

Wtórny proces obróbki wykończeniowej po wierceniu. Rozwiertak służy do usunięcia niewielkiej ilości resztek materiału ze ścianek otworu, optymalizując gładkość i dokładność wymiarową otworu.

3.4 Stukanie

Służy do obróbki gwintów wewnętrznych. Urządzenie wkręca gwintownik w wyznaczony otwór, aby naciąć gwint, a następnie automatycznie cofa się, aby wyjść z gwintownika, co jest bardziej wydajne niż gwintowanie ręczne.

4. Kształtowanie otworów i obróbka powierzchni

• Pogłębianie stożkowe: Wykonaj stożkowe wgłębienie w otworze, aby wkręty z płaskim łbem przylegały do ​​powierzchni przedmiotu obrabianego.
• Rozwiercanie: Wykonanie wgłębienia o płaskim dnie, w którym zmieszczą się łby śrub, i utrzymanie ich pod powierzchnią materiału.
• Powierzchniowe wygładzanie: Wypoleruj płaską, gładką powierzchnię wokół otworu, aby zapewnić stabilną powierzchnię przylegania uszczelek i łbów śrub.

5. Funkcje wiertarki specjalnego typu

5.1 Wiercenie grupowe

Wyposażone w wiele równoległych wrzecion, na każdym z nich można zamontować różne wiertła. Obrabiane elementy są przenoszone na różne stanowiska w celu wykonania wiercenia wieloprocesowego, co jest przydatne w przypadku obróbki wsadowej części z wieloma otworami.

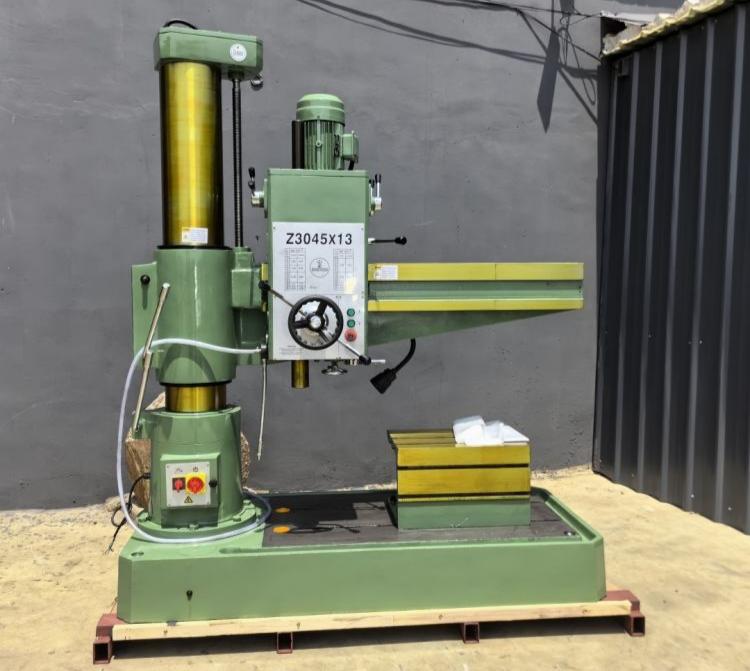

5.2 Wiercenie promieniowe

Ruchome ramię mechaniczne i ruchoma głowica maszyny eliminują konieczność przemieszczania ciężkich elementów obrabianych. Wiertło można ustawić w dowolnym położeniu, dostosowując się do obróbki dużych elementów.

5.3 Wiercenie wrażliwe

Operatorzy wyczuwają stan cięcia za pomocą dźwigni posuwu, co jest wygodne w przypadku precyzyjnej obróbki delikatnych, małych wierteł i zmniejsza ryzyko ich złamania.
