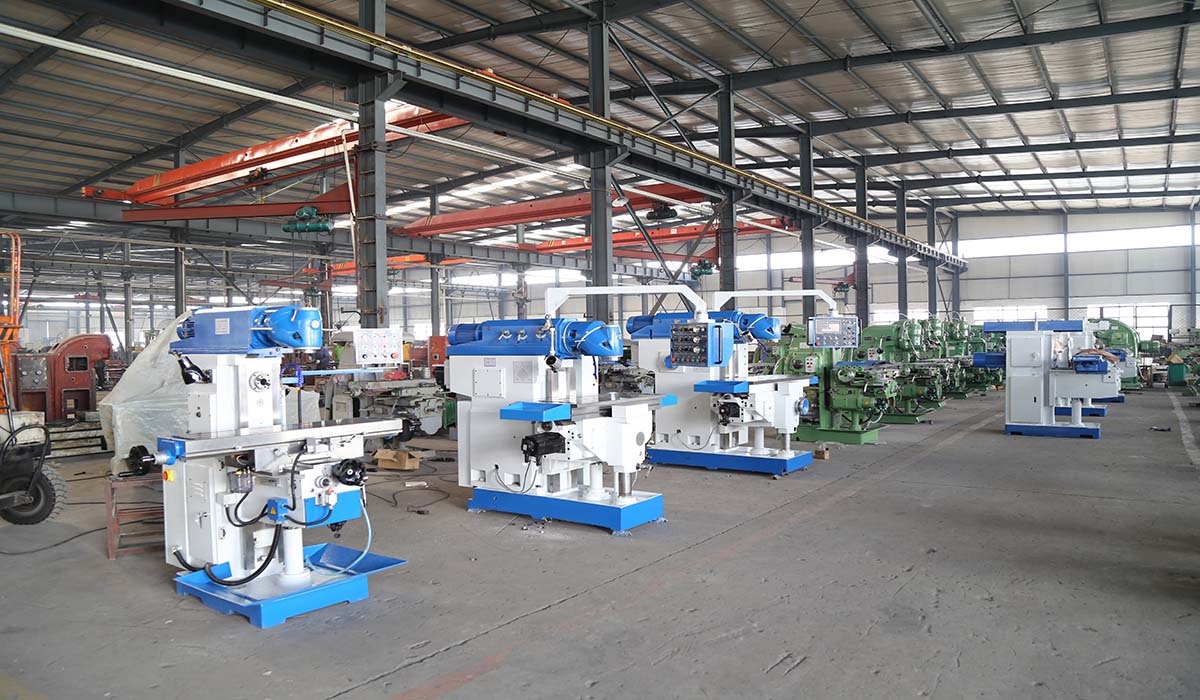

Kluczowe elementy frezarki

Łóżko jako podstawowa konstrukcja nośna frezarka, jest wykonany głównie z żeliwa o wysokiej wytrzymałości, charakteryzującego się dużą sztywnością, dobrą amortyzacją i niską podatnością na odkształcenia. Łoże podtrzymuje wszystkie elementy maszyny, takie jak prowadnice, skrzynię wrzeciona i stół podnośny, a także pochłania drgania podczas frezowania, zapobiegając drganiom urządzenia i wpływając na dokładność obróbki przedmiotu obrabianego. Stanowi ono kluczową gwarancję stabilności całej maszyny.

Układ wrzeciona, stanowiący główny element mocy wyjściowej frezarki, składa się z wrzeciona, łożysk i przekładni. Wrzeciono napędza frez, który obraca się z dużą prędkością, realizując główny ruch skrawania. Dokładność obrotowa i stabilność prędkości wrzeciona bezpośrednio wpływają na jakość powierzchni i dokładność wymiarową obrabianego przedmiotu. Układ wrzeciona w frezarkach pionowych i poziomych jest różny. Jego prędkość obrotową można regulować za pomocą mechanizmu zmiany prędkości, aby sprostać wymaganiom skrawania różnych materiałów i narzędzi, takich jak stal i aluminium.

Stół roboczy to element służący do mocowania i podawania przedmiotu obrabianego. Jest on wyposażony w rowki w kształcie litery T do mocowania szczęk płaskich, uchwytów i półfabrykatów. Stół roboczy może pracować z ręcznym lub automatycznym posuwem wzdłużnym i poprzecznym. Niektóre frezarki pionowe mogą być wyposażone w podnoszący ruch posuwowy, precyzyjnie kontrolujący położenie skrawania i wielkość posuwu przedmiotu obrabianego, a dokładność pozycjonowania bezpośrednio wpływa na tolerancję wymiarową detalu.

Mechanizm posuwu składa się z takich komponentów, jak przekładnia posuwu, pręt śrubowy, śruba pociągowa i silnik posuwu, które zapewniają stabilną moc posuwu stołu roboczego. Umożliwia on wielostopniową regulację prędkości posuwu i jest odpowiedni do różnych procesów, takich jak frezowanie zgrubne z dużą objętością skrawania i frezowanie precyzyjne z małą objętością posuwu. Precyzyjna przekładnia posuwu pozwala uniknąć zacięć i problemów z przesuwaniem się narzędzia, poprawiając spójność obróbki.

Frez i uchwyt frezu to elementy, które bezpośrednio skrawają przedmiot obrabiany. Są one zamocowane i zablokowane razem z głowicą frezarską, uchwytem frezu i uchwytem. Różne rodzaje frezów (takie jak frezy trzpieniowe, czołowe i trójstronne) nadają się do obróbki płaszczyzn, rowków i rowków wpustowych. Współosiowość elementów mocujących zapewnia płynną pracę narzędzia, zapobiegając jego ugięciu i powstawaniu błędów obróbki.

Mechanizm regulacji prędkości jest sterowany za pomocą rączki, widełek zmiany biegów i przekładni, co pozwala na płynną regulację prędkości obrotowej wrzeciona i prędkości posuwu. Operatorzy mogą w rozsądny sposób dobrać parametry skrawania do materiału obrabianego przedmiotu, materiału narzędzia oraz procedury obróbki (frezowanie zgrubne/frezowanie dokładne), uwzględniając zarówno wydajność obróbki, jak i żywotność narzędzia.

Układ chłodzenia i smarowania składa się z pompy chłodzącej, zbiornika płynu chłodzącego, przewodu rurowego i dysz. Podczas obróbki rozpyla on płyn chłodzący, aby zapewnić chłodzenie, smarowanie narzędzia, usuwanie opiłków żelaza i zapobiegać korozji. Zmniejsza to zużycie narzędzia, zapobiega odkształceniom termicznym przedmiotu obrabianego i poprawia jakość powierzchni obrabianej. Układ smarowania jest również wyposażony w układ dostarczania oleju do szyn prowadzących, prętów śrubowych i innych ruchomych części, co zmniejsza zużycie mechaniczne i wydłuża żywotność maszyny.
