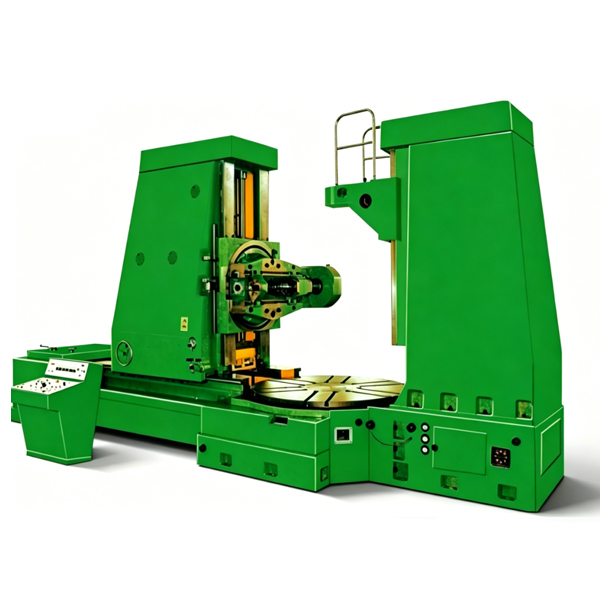

Ta frezarka obwiedniowa sterowana numerycznie (NC) umożliwia produkcję pojedynczych i seryjnych kół zębatych walcowych, śrubowych i ślimakowych. Charakteryzuje się sztywną, odlewaną obudową, stabilną precyzją obróbki i niskimi kosztami konserwacji, co jest istotne dla małych warsztatów produkujących koła zębate.
Zamówienie (MOQ) :
1Pochodzenie produktu :
ChinaKolor :
ChinaPort przeładunkowy :
ShanghaiCzas realizacji :
30Waga :
4800

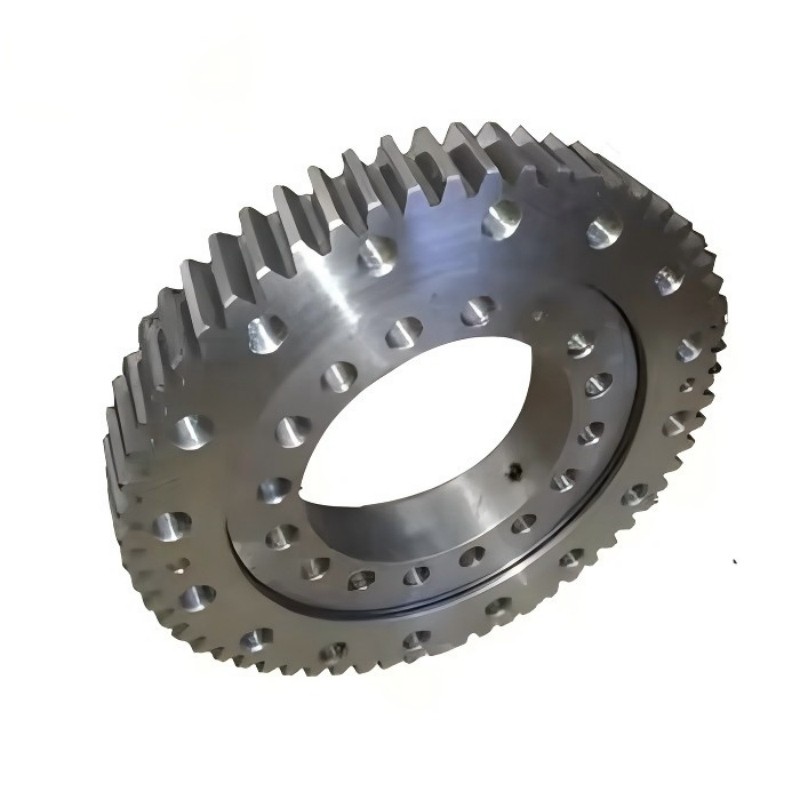

1. Konstrukcja nieobrabiana ręcznie przy użyciu CNC, odpowiednia do produkcji pojedynczych sztuk i masowej produkcji kół zębatych walcowych, śrubowych, ślimakowych i zębatek.
2. Gruba żeliwna rama o dużej sztywności i wytrzymałości gwarantuje długotrwałe, stabilne i precyzyjne cięcie.
3. Dwa tryby obróbki: frezowanie w górę i w dół, obsługa obróbki z posuwem osiowym i promieniowym.
4. Prosta konstrukcja mechaniczna, wygodna regulacja ręczna i niskie wymagania dotyczące codziennej konserwacji.
Stabilny silnik główny o mocy 5,5,5 kW, możliwość ciągłego przetwarzania wsadowego przez 24 godziny.
specyfikacja
Specyfikacja | Model jednostkowy | Y3150E | |
Maksymalna średnica przedmiotu obrabianego | mm | Z małym filarem | 500 |
| mm | Bez małego słupka | 500 |
Moduł Max | Moduł | 8 | |
Maksymalna szerokość | mm | 300 | |
Odległość od frezu do powierzchni stołu roboczego | mm | Maksym | 535 |
| mm | Min | 235 |
Maksymalna średnica/długość frezu kuchennego | mm | Maksymalna średnica | 160 |
| mm | Maksymalna długość | 160 |
Odległość od frezu do stołu roboczego, środek osi | mm | Maksym | 330 |
| mm | Min | 30 |
Otwór stołu roboczego | mm | 80 | |
Średnica stołu roboczego | mm | 510 | |
Odległość od stołu roboczego do powierzchni uchwytu | mm | Min | 380 |
| mm | Maksym | 580 |
Zakres/krok obrotu wrzeciona |
| 12 0,4-4 mm/obr. | |
Moc silnika głównego i prędkość obrotowa |
| N=5,5 kW1500 obr./min | |
Stożek wrzeciona |
| Morse 5 | |
Waga netto | KG | 4800 | |
Rozmiar maszyny | mm | 2600*1400*1800 | |
wprowadzenie produktu

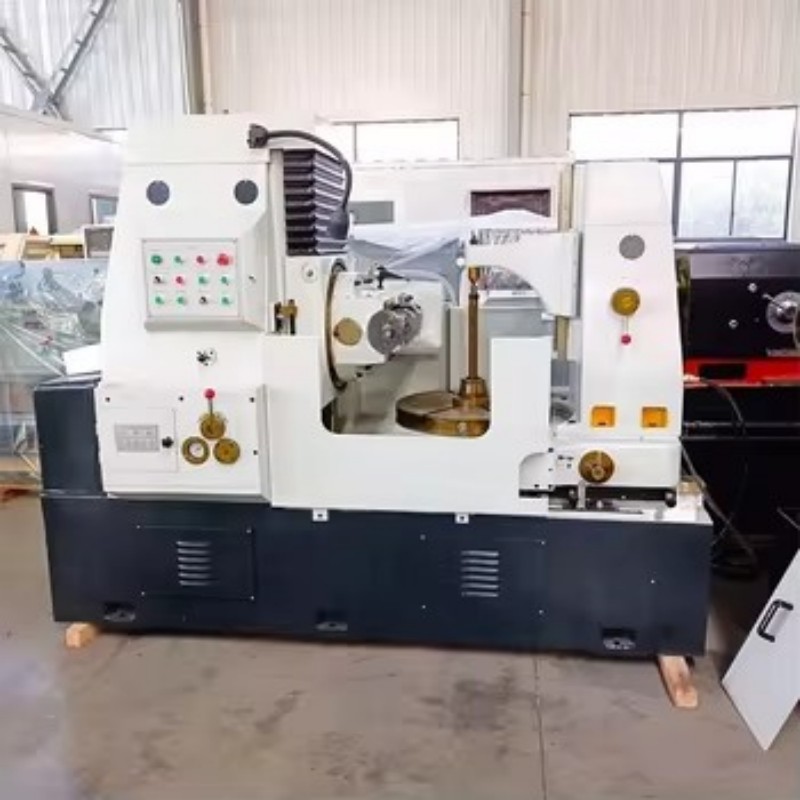

Y3150E i Y3180E to klasyczne, standardowe frezarki obwiedniowe bez sterowania CNC, szeroko stosowane w małych i średnich fabrykach zajmujących się obróbką kół zębatych. Maksymalna średnica obrabianego przedmiotu w modelu Y3150E to 500 mm, a maksymalny moduł to 8. Model Y3180E bez małego słupa może obrabiać przedmioty o średnicy do 800 mm i maksymalnym module to 10.
Maszyna, wyposażona w żeliwne łoże w celu redukcji wibracji podczas skrawania, obsługuje zarówno posuw osiowy, jak i promieniowy. Wyposażona w 12-stopniowy zakres posuwu osiowego 0,4-4 mm/obr., stożek wrzeciona Morse'a 5 oraz kompletny mechaniczny system ręcznej regulacji bez kosztownego systemu CNC. Ekonomiczne rozwiązanie do masowej produkcji reduktorów, maszyn rolniczych i małych przekładni automatycznych. Wszystkie maszyny przechodzą fabryczną kontrolę precyzji i posiadają kompletną instrukcję obsługi w języku angielskim.
Dlaczego warto nas wybrać
Dojrzała i stabilna technologiaWsparcie rozwiązań dostosowanych do potrzebKompleksowy serwis posprzedażowyNasza certyfikacja
Autorytatywne certyfikaty, stabilna i niezawodna jakość.

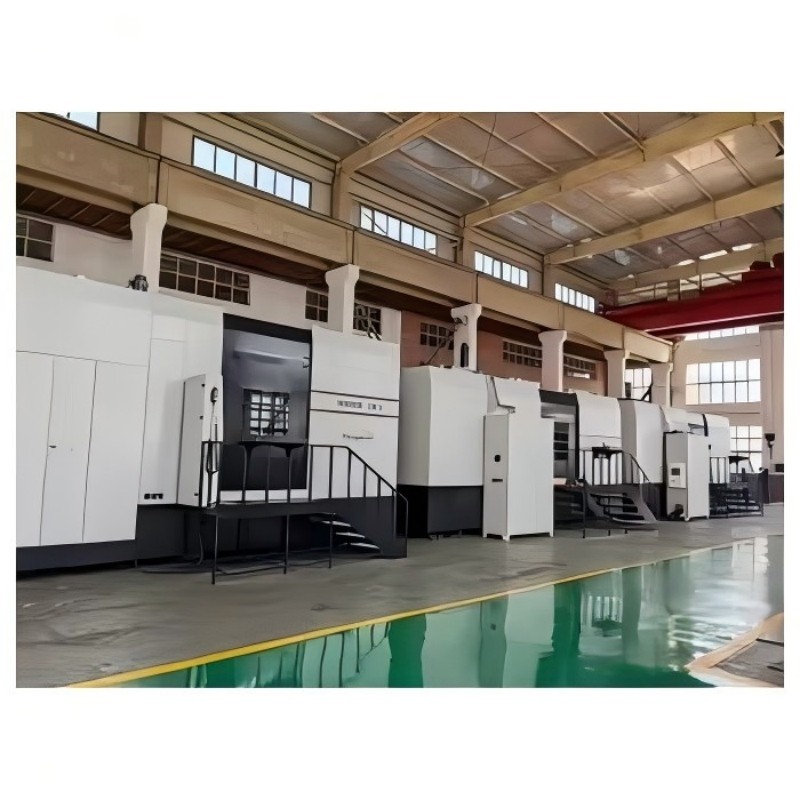

wystawa fabryczna
