Dom Maszyna do obróbki kół zębatych

6-osiowa frezarka CNC do kół zębatych YD3150 do produkcji kół zębatych średniej wielkości

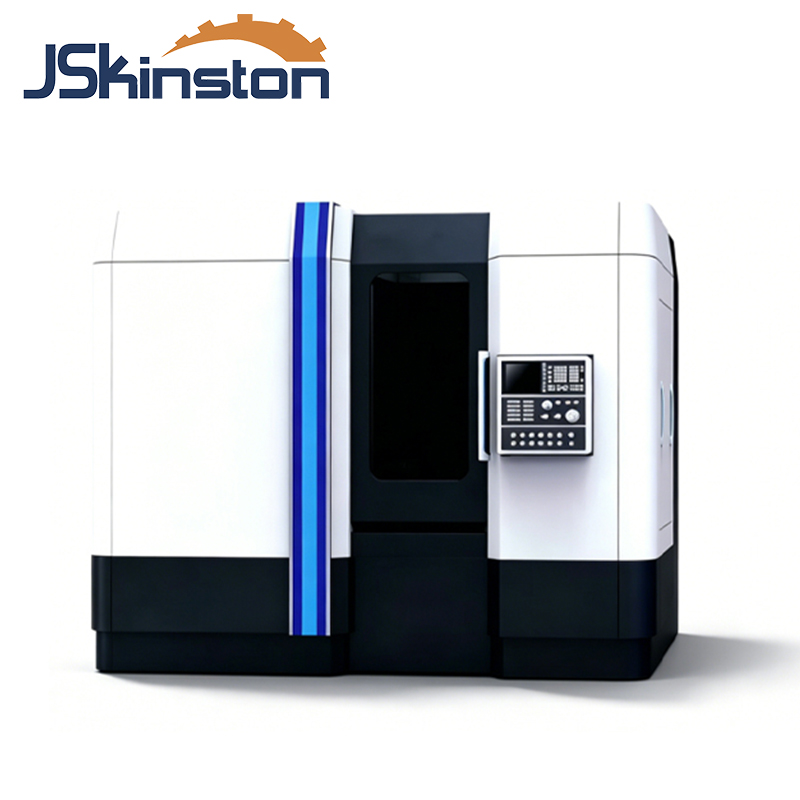

YD3150 Six Axis Hobber

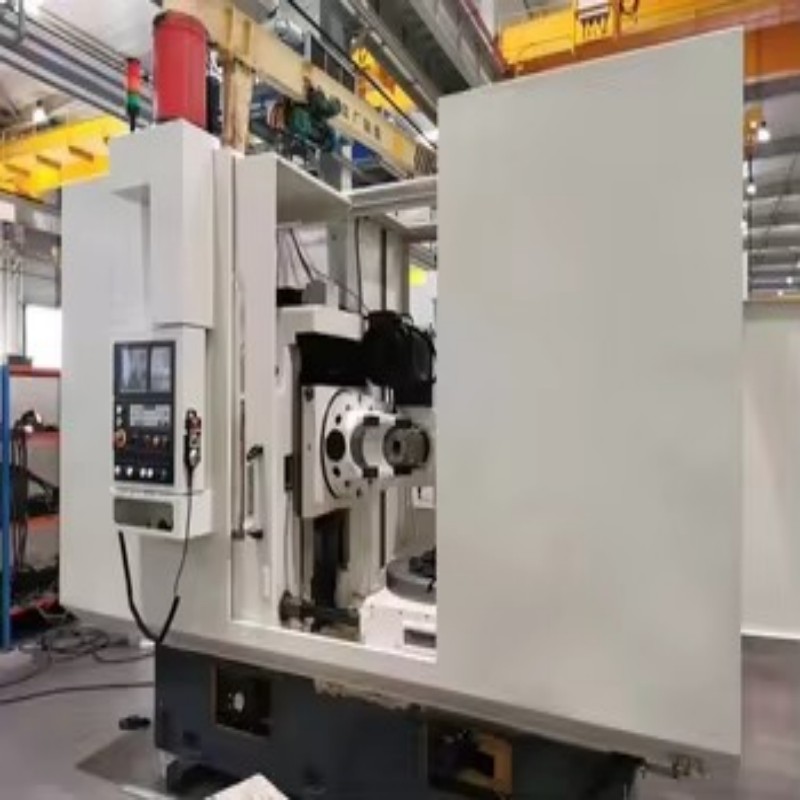

YD3150 Control Panel
YD3150 Gear Cutting Action
YD3150 6-axis CNC gear hobbing machine

6-osiowa frezarka CNC do kół zębatych YD3150 do produkcji kół zębatych średniej wielkości

YD3150 to 6-osiowa frezarka obwiedniowa CNC przeznaczona do produkcji kół zębatych o wysokiej elastyczności. Obrabia koła zębate walcowe, walcowe i wałki wielowypustowe o maksymalnej średnicy przedmiotu obrabianego 500 mm i module do 12 mm. Wieloosiowe sterowanie skoordynowane umożliwia obróbkę kół zębatych o złożonej geometrii i doskonałej jakości powierzchni.

  • Zamówienie (MOQ) :

    1

  • Pochodzenie produktu :

    China

  • Kolor :

    China

  • Port przeładunkowy :

    Shanghai

  • Czas realizacji :

    30

  • Waga :

    17000KG
Zapytaj teraz

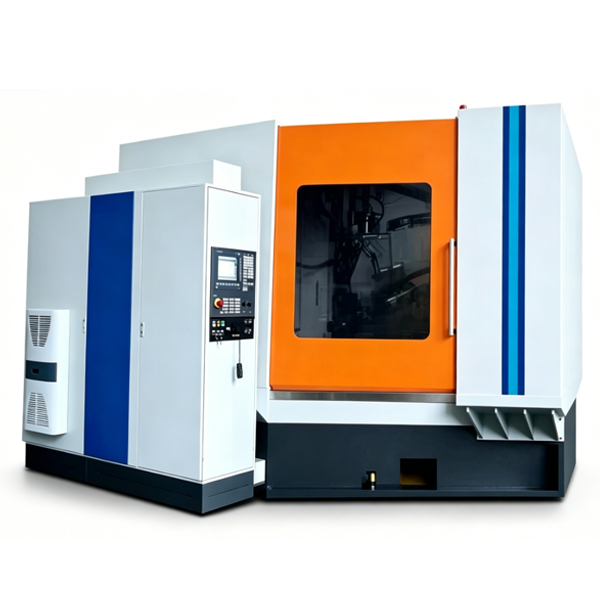

CNC control interface of YD3150

Sterowanie CNC 1,6-osiowe: skoordynowane sterowanie osiami promieniowymi (X), stycznymi (Y), osiowymi (Z) i obrotowymi (A) osiami narzędziowymi w przypadku skomplikowanych geometrii kół zębatych.



Zakres obrabianych elementów 2500 mm: Maksymalna średnica umożliwia obróbkę średniej wielkości półfabrykatów przekładniowych do różnych zastosowań.



Możliwość obróbki modułów 3,12 mm: Obsługuje moduły stalowe do 12 mm, zapewniając solidną produkcję kół zębatych.



4.Wysoce precyzyjny stół roboczy: Zaawansowany napęd przekładni ślimakowej gwarantuje dokładność indeksowania i długoterminową stabilność.



5. Elastyczne tryby obróbki: Obsługuje zarówno obróbkę współbieżną, jak i konwencjonalną.



6. Zwiększona sztywność: żeliwna konstrukcja z żebrowaną konstrukcją minimalizuje wibracje podczas intensywnego cięcia.

specyfikacja

Opis

Specyfikacje

Maksymalna średnica przedmiotu obrabianego.

500 mm

Maksymalny moduł

10 mm

Przesuw głowicy płyty grzewczej

400 mm

Maksymalny obrót głowicy płyty kuchennej

±45rad

Maksymalne wymiary płyty kuchennej (średnica × długość)

200×240 mm

Maksymalny przesuw osiowy płyty grzewczej

200 mm

Odległość między płytą grzewczą a stołem roboczym

45~405 mm

Odległość między środkiem płyty grzewczej a powierzchnią stołu roboczego

280~680 mm

Odległość między środkiem stanowiska roboczego a powierzchnią stołu roboczego

390~890 mm

Maksymalna szerokość zęba

200 mm

Średnica otworu w stole

120 mm

Prędkość wrzeciona

80~500 obr./min

Maksymalna prędkość stołu roboczego

50 obr./min

Maksymalna prędkość posuwu promieniowego (oś X)

2600 mm/min

Maksymalna prędkość posuwu stycznego (oś Y)

2000 mm/min

Prędkość posuwu osiowego (oś Z)

2600 mm/min

Maksymalna prędkość obrotowa głowicy płyty grzewczej

5 rad/s

Moc silnika głównego

18,5 kW

Całkowita moc

50 kW/50 Hz

Waga netto

17000 kg (6 osi) / 15000 kg (4 osie)

Wymiary całkowite

42×39×37 cm

wprowadzenie produktu

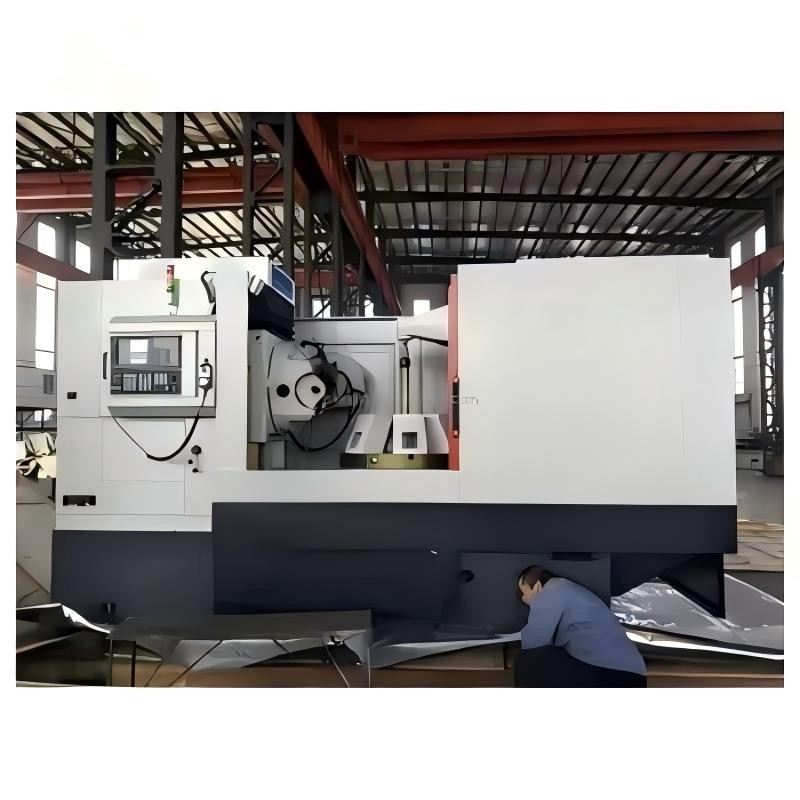

Y31800C 45KW Spindle Unit

YD3150 to wszechstronny model wprowadzający do 6-osiowej technologii frezowania obwiedniowego kół zębatych CNC. Zbudowana na sztywnym żeliwnym łożu i precyzyjnym napędzie ślimakowym, maszyna ta zapewnia stabilną wydajność skrawania kół zębatych walcowych, śrubowych i krótkich wałków wielowypustowych. Wieloosiowy, skoordynowany system sterowania – obejmujący posuw promieniowy, styczny, osiowy oraz osie obrotowe imaka narzędziowego – umożliwia produkcję złożonych profili kół zębatych z opcjami zębów walcowych i stożkowych. Maksymalna średnica obrabianego przedmiotu wynosząca 500 mm i moduł roboczy 12 mm sprawiają, że maszyna nadaje się do obróbki elementów przekładni samochodowych, skrzyń biegów przemysłowych i maszyn rolniczych.



JIANGSU  KINGSTON  MASZYNA  NARZĘDZIA GROUP CO.,LTD
Grupa Jiangsu Kingston Machine Tools rozpoczęła swoją działalność w branży obróbki metali 20 lat temu, kiedy w 1998 roku założyliśmy wiodącą organizację zajmującą się marketingiem, sprzedażą, serwisem i wsparciem technicznym urządzeń do obróbki metali oraz produktów do transportu bliskiego na rynku międzynarodowym. Chcąc zaoferować naszym klientom bardziej elastyczną i wysokiej jakości linię obrabiarek, spełniającą ich najbardziej rygorystyczne potrzeby, przeprowadziliśmy dogłębne badania i skontaktowaliśmy się z najlepszymi światowymi producentami urządzeń do obróbki metali, w tym z największym na świecie producentem obrabiarek obwiedniowych, wyoblarek CNC, pras krawędziowych i zwijarek do blach itp., aby zbudować maszyny według naszych specyfikacji pod marką Kingston. Nasze maszyny obejmują frezarki obwiedniowe, wyoblarki CNC, hydrauliczne maszyny do obróbki stali, prasy krawędziowe, nożyce gilotynowe, walcarki, giętarki do profili, maszyny do cięcia plazmowego i laserowego, a także tokarki itp.

Dlaczego warto nas wybrać

Kompleksowe rozwiązanie ładowania społecznościowego obejmuje wszystkie zastosowania

  • # Dojrzała i stabilna technologia
    Dzięki wieloletniemu doświadczeniu w produkcji przemysłowych obrabiarek i urządzeń CNC, stosujemy dojrzałe i stabilne procesy, począwszy od projektowania konstrukcji, przez dobór głównych komponentów, aż po kompletny montaż maszyn. Nasze maszyny charakteryzują się niezawodną wydajnością, niską awaryjnością i wysoką precyzją wykonania, co pozwala nam sprostać długoterminowym wymaganiom ciągłej produkcji, co czyni nas preferowanym partnerem dla klientów na całym świecie.
  • # Wsparcie rozwiązań dostosowanych do potrzeb
    Oferujemy ekskluzywne, dostosowane do indywidualnych potrzeb rozwiązania, dostosowane do specyfikacji detali, technologii obróbki, mocy produkcyjnych i warunków na miejscu, obejmujące system CNC, przesuw, prędkość, zmieniacz narzędzi, osprzęt i modernizację automatyki. Jedna maszyna z jednym rozwiązaniem, które pomoże Ci zwiększyć wydajność, obniżyć koszty i zwiększyć konkurencyjność.
  • # Kompleksowy serwis posprzedażowy
    Dysponujemy profesjonalnym zespołem obsługi posprzedażowej i technicznej, który zajmuje się instalacją, uruchomieniem, szkoleniem z obsługi i doradztwem w zakresie konserwacji na całym świecie. Oferujemy całodobowy serwis online. Szybka reakcja na wszelkie problemy ze sprzętem, terminowe zdalne wsparcie techniczne i serwis na miejscu, jeśli to konieczne, gwarantują nieprzerwaną produkcję i bezproblemowe użytkowanie.



Nasza certyfikacja

Autorytatywne certyfikaty, stabilna i niezawodna jakość.

Lathes manufacturer

wystawa fabryczna

Profesjonalna baza produkcyjna, siła w precyzyjnej produkcji

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Pakowanie i wysyłka

Bezpieczny i profesjonalny transport, gwarancja terminowej dostawy

Multifunctional machine manufacturerHeavy machinery manufacturer

Często zadawane pytania

P1: Jaka jest maksymalna średnica przedmiotu obrabianego dla YD3150?

A1: Maksymalna średnica obrabianego przedmiotu wynosi 500 mm.



P2: Jaka jest maksymalna pojemność modułu?

A2: Maszyna obsługuje moduły do ​​12mm dla materiałów stalowych.



P3: Jakie rodzaje kół zębatych może produkować ta maszyna?

A3: Przekładnie zębate walcowe, przekładnie śrubowe i krótkie wałki wielowypustowe.



P4: Ile osi CNC posiada ta maszyna?

A4: YD3150 to 6-osiowa frezarka obwiedniowa CNC do obróbki kół zębatych.
