Ta obrabiarka charakteryzuje się dużą prędkością i dużym momentem obrotowym. Nadaje się do małoseryjnej i średnioseryjnej produkcji różnorodnych produktów. Jej zaletą jest oszczędność sprzętu procesowego, skrócenie cyklu przygotowania produkcji, poprawa wydajności pracy, obniżenie kosztów produkcji i umożliwienie użytkownikom uzyskania większych korzyści ekonomicznych. Jest on powszechnie stosowany jako sprzęt przetwórczy w przemyśle mechanicznym, takim jak maszyny inżynieryjne, tabor kolejowy, sprzęt górniczy, duże silniki, turbiny wodne, turbiny parowe, statki, stal, przemysł zbrojeniowy i duży sprzęt ochrony środowiska.
Zamówienie (MOQ) :
1Pochodzenie produktu :
ChinaKolor :
CustomizedPort przeładunkowy :
ShanghaiCzas realizacji :
30Waga :

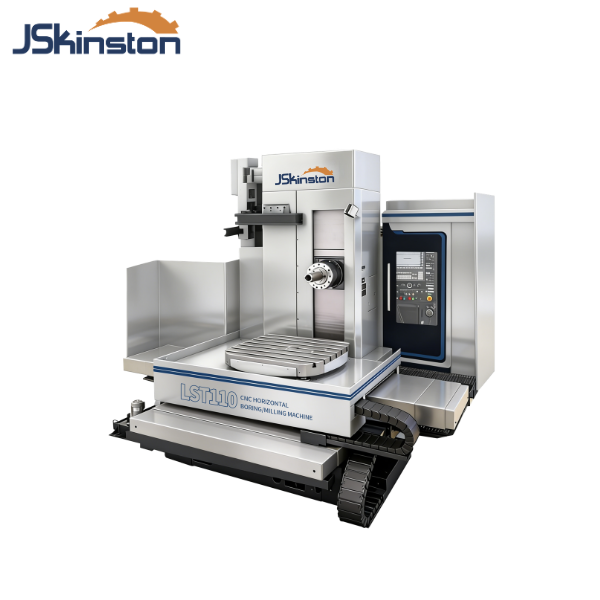

23TonWysokoobrotowa i wysokomomentowa pozioma frezarka KST-110

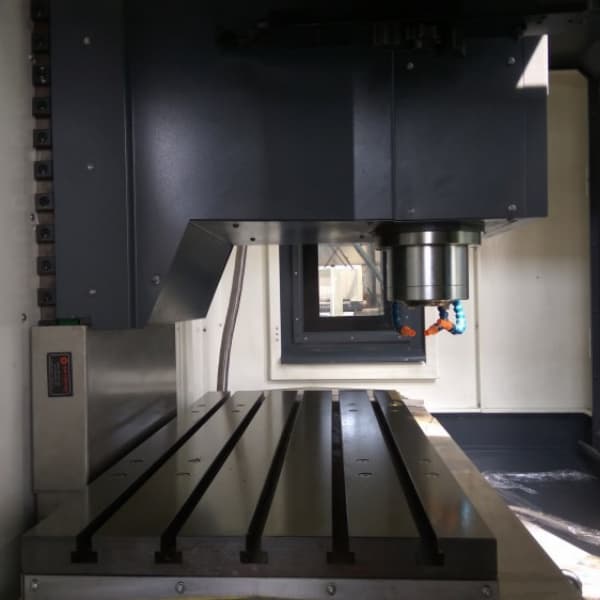

Wykonany przez nas, wytrzymały stół roboczy (1000×1200 mm) wytrzymuje obciążenie do 4000 kg i jest wyposażony w rowki teowe o szerokości 22 mm, umożliwiające niezawodne mocowanie obrabianego przedmiotu.

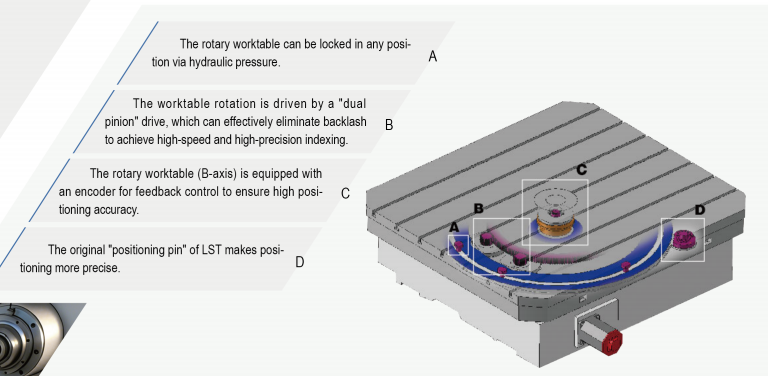

Zapewnia precyzyjne pozycjonowanie i pełny obrót o 360° z minimalnym krokiem indeksowania wynoszącym 0,001°.
Importowana krata kołowa ze sterowaniem w zamkniętej pętli gwarantuje doskonałą precyzję indeksowania i współosiowość podczas rozwiercania odwrotnego.

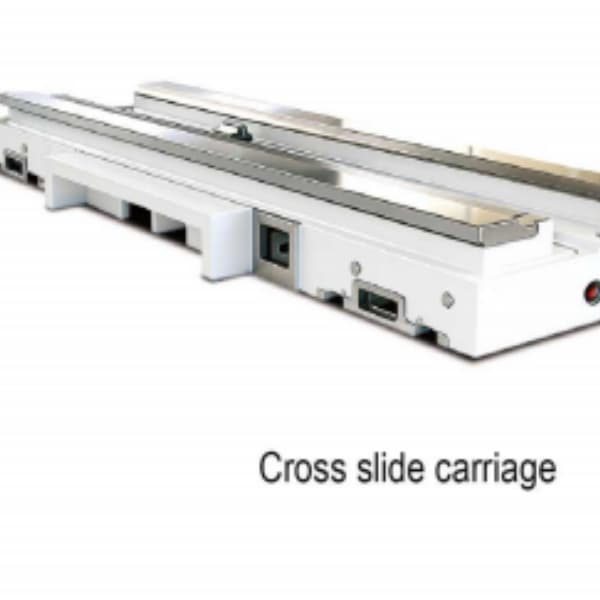

Wyposażony w liniowe prowadnice toczne o zakresie ruchu osi X 1600 mm i osłony ze stali nierdzewnej, jest pyłoszczelny, wodoodporny, precyzyjnie pozycjonuje się i charakteryzuje się płynnym ruchem.
Wysoce zautomatyzowane, umożliwia automatyczne pozycjonowanie obrotowe i połączenie wieloosiowe, co pozwala na wykonywanie obróbki wielooperacyjnej przy pojedynczym zamocowaniu przedmiotu obrabianego.
Zoptymalizowane pod kątem ciężkiej obróbki z odpowiednio dobranymi prędkościami roboczymi, obsługuje obróbkę czterostronną i rozwiercanie odwrotne, co zapewnia dużą wszechstronność adaptacji procesu.
specyfikacja
Rzeczy | KST-110 CNC |
Rozmiar stołu | 1000*1200 mm |
Maksymalna ładowność | 4000 kg |
Minimalne indeksowanie obrotu stołu, oś B | 0,001˚ |

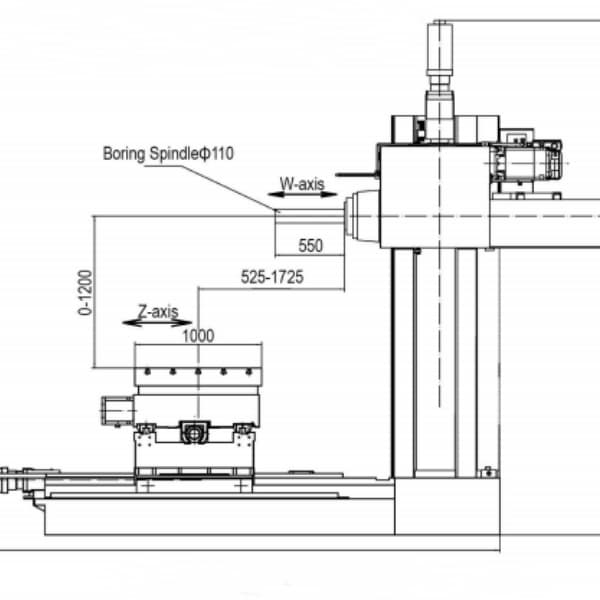

Średnica wrzeciona chowanego | 110 mm |
Stożek wrzeciona | BT 50 |
Prędkość wrzeciona | 10-2500 obr./min (2 zakresy) |
Moc silnika wrzeciona | 18,5/22 kg |
Maksymalny moment obrotowy wrzeciona frezarki | 1157/1376(S1/S6) |
Maksymalna wytrzymałość osiowa rozwiercania | 13000 N |
Ruch wzdłużny stołu, oś X | 1600 mm |
Ruch pionowy głowicy wrzeciona, oś Y | 1200 mm |
Ruch poprzeczny kolumny, oś Z | 1200 mm |
Skok wrzeciona chowanego, oś W | 550 mm |
Szybka prędkość osi X/Y/Z/W | 10/10/10/6 m/min |
Szybka prędkość osi B | 2,78 obr./min |
Automatyczna wymiana narzędzi (ATC) (opcjonalnie) | |
Stożek uchwytu narzędzia | MAS BT50 |
Liczba pozycji narzędzi | 40 szt. / 60 szt.（optować. ） |
Maksymalna średnica narzędzia | 125 (250 bez sąsiednich narzędzi) mm |
Maksymalna długość narzędzia | 400 mm |
Maksymalna waga narzędzia | 25 kg |
Minimalny czas wymiany narzędzia (TT) | 15 sekund |
Dokładność pozycjonowania (oś X / Y / Z) | 0,025 mm |
Dokładność powtarzalności (oś X / Y / Z) | 0,013 mm |
Dokładność pozycjonowania osi W | 0,025 mm |
Powtarzalność osi W | 0,013 mm |
Dokładność pozycjonowania osi B | 10” |
Powtarzalność osi B | 6” |
Całkowite zużycie energii | 75 kVA |
Objętość zbiornika płynu chłodzącego | 250 litrów |
Objętość zbiornika smarowego | 3 litry * 2 zestawy |
System CNC | Siemens SINUMERIK 828D, wyświetlacz TFT 10,4”. |
Prowadnice osi X/Y/Z | X/Z: Prowadnice liniowe Y: Prowadnice skrzynkowe |
Rozmiar maszyny | 5100*6100*4200 mm |
Waga maszyny | 23000 kg |
Zalety produktu

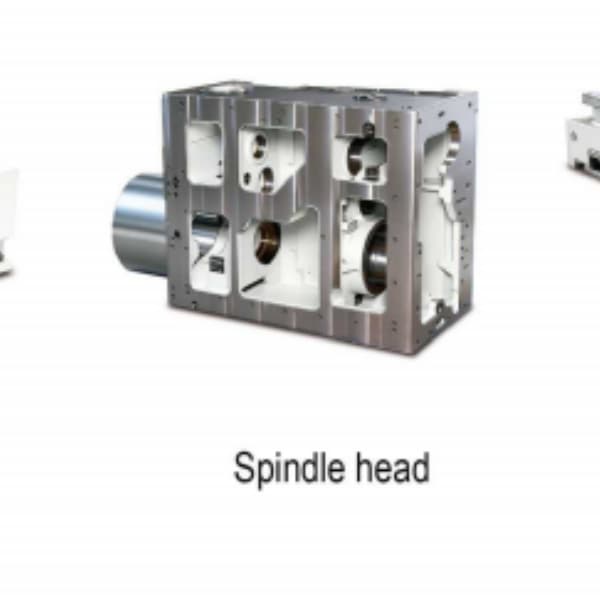

Zastosowano w nim importowane łożyska NSK i konstrukcję równoważącą siłownik hydrauliczny, co zapewnia doskonałą dokładność przekładni, a sprzęt działa płynnie i niezawodnie.
Prowadnica została wyposażona w zróżnicowaną konstrukcję zabezpieczającą, scentralizowany automatyczny układ smarowania czasowego i ilościowego + układ smarowania natryskowego chłodnicy oleju, co skutecznie wydłuża żywotność podzespołów.
Dlaczego warto nas wybrać
Dojrzała i stabilna technologia Wsparcie rozwiązań dostosowanych do potrzeb Kompleksowy serwis posprzedażowy
Nasza certyfikacja
Autorytatywne certyfikaty, stabilna i niezawodna jakość.

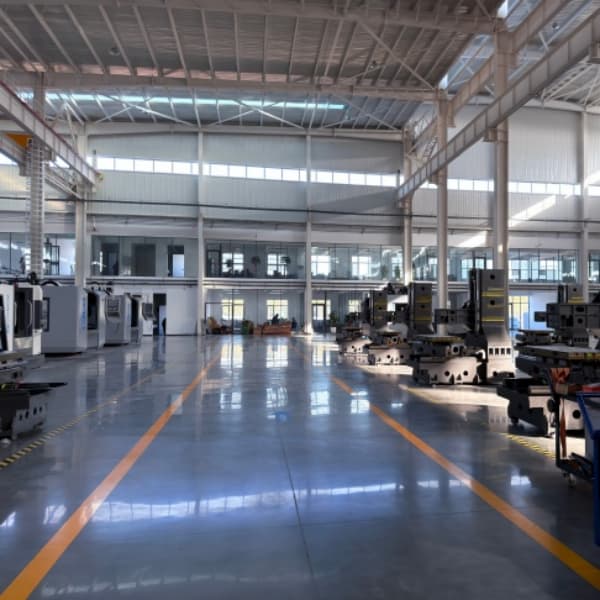

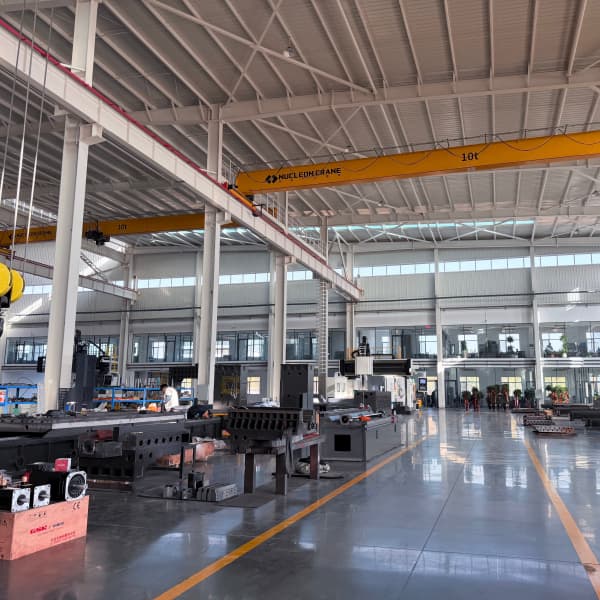

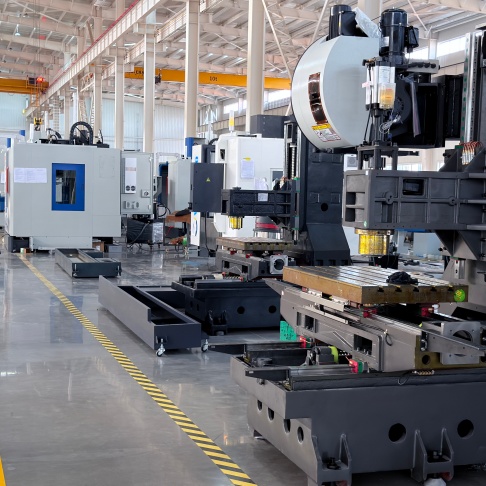

wystawa fabryczna
