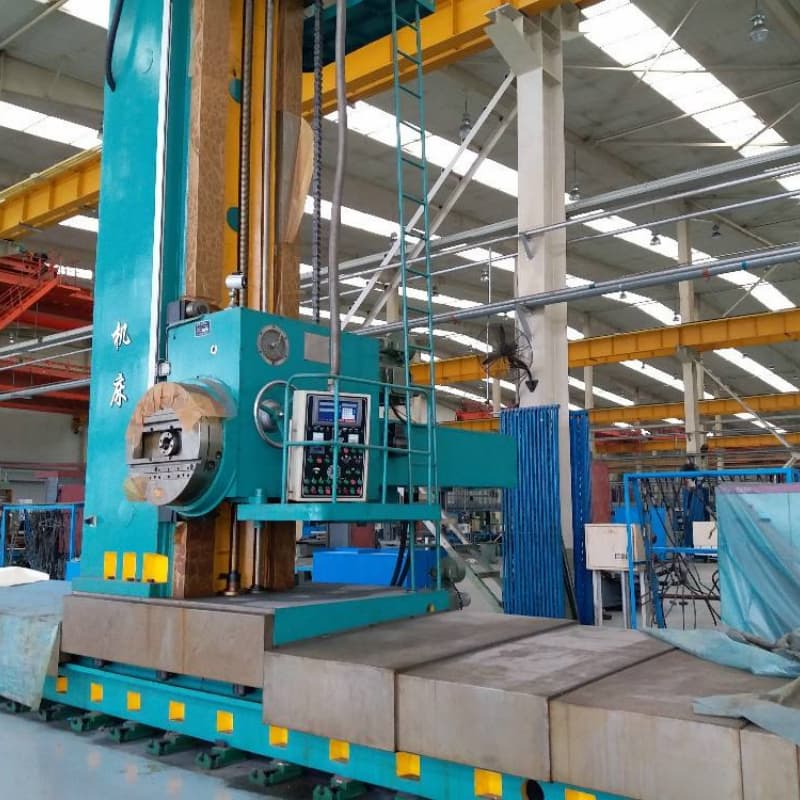

Automatyczna maszyna do wiercenia otworów gładkich sterowana CNC

Zastosowanie i funkcje wiertarki podłogowej serii TX6216E

1.Główny układ transmisyjny

Główna przekładnia w modelu TX6216E wykorzystuje silnik prądu stałego do bezstopniowej regulacji prędkości oraz 4 mechaniczne stopnie prędkości sterowane za pomocą uchwytu. Obroty wrzeciona można zmienić za pomocą silnika.

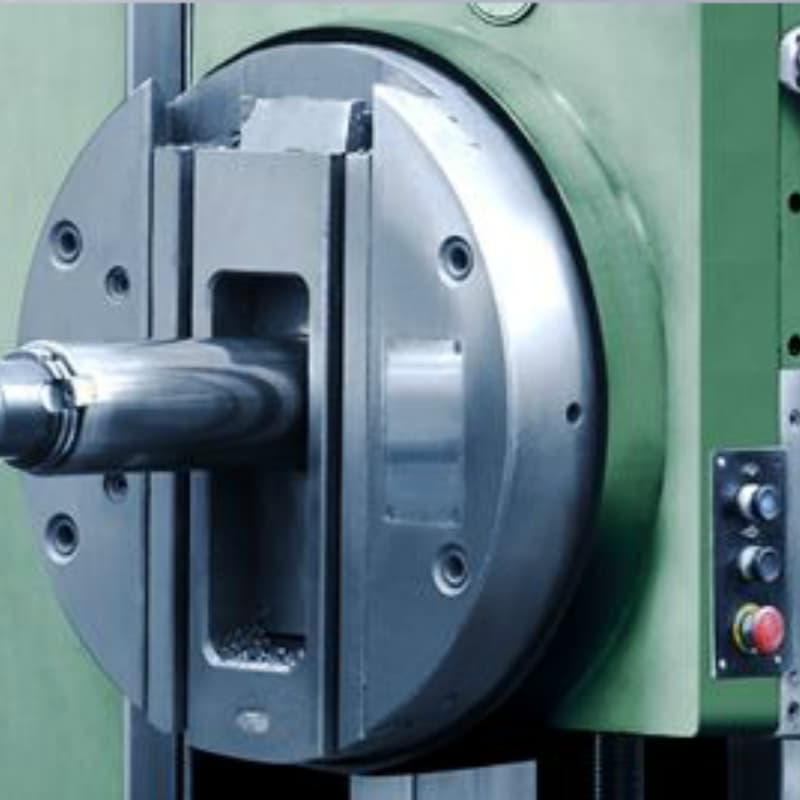

2. Napęd głowicy czołowej

Głowica obróbkowa obraca się wraz z wrzecionem pustym (napędzanym wpustem czołowym) i napędza promieniowy posuw suwaka poprzez mechanizm planetarny. Zastosowano przekładnię bezluzową, aby zapobiec „upadkowi frezu”.

3. Inne ruchy

Silniki prądu przemiennego napędzają ruch osiowy wrzeciona, promieniowy ruch imaka narzędziowego głowicy planującej, ruch pionowy wrzeciennika oraz ruch wzdłużny kolumny przedniej. Prędkość bezstopniowa jest uzyskiwana dzięki mechanicznemu stopniowi prędkości II oraz elektrycznej regulacji prędkości, sterowanej sprzęgłami elektromagnetycznymi (tylko imak narzędziowy promieniowy głowicy planującej wykorzystuje sprzęgło hydrauliczne). Wszystkie ruchy można odwrócić za pomocą silnika.

4. Wózek przesuwny

Wózek przesuwny wyposażony jest w urządzenie zaciskowe zapewniające wygodną, ​​niezawodną obsługę i mniejszą pracochłonność.

5.Prowadnice

Prowadnice wózka ślizgowego i wrzeciennika są wyłożone miękkimi taśmami w celu zmniejszenia współczynników tarcia statycznego i dynamicznego oraz zapewnienia stabilnej pracy.

6.Struktury transmisyjne

Ruch kolumny jest napędzany za pomocą przekładni i listwy zębatej; ruch głowicy i pręta wiertniczego odbywa się za pomocą śruby pociągowej i nakrętki.

7. Smarowanie i ochrona

W hydraulicznym układzie smarowania zastosowano wysokiej jakości części hydrauliczne krajowych producentów. Prowadnice i śruby pociągowe są smarowane automatycznie. Prowadnica łoża jest wyposażona w osłonę ze stali nierdzewnej.

Wrzeciono
Średnica	Φ160mm
Otwór stożkowy	Metryka 80
Obrót (bezstopniowy)	1,8–500 obr./min
Zakres posuwu (bezstopniowy)	0,45–1500 mm/min
Maksymalny przesuw osiowy	1200 mm
Szybka prędkość	1500 mm/min
Odległość od środka wrzeciona do platformy (min.)	600 mm
Maks.	3600 mm
Maksymalna średnica otworu wierconego	Φ750 mm
Maksymalna siła oporu posuwu	3920 kg
Maksymalny moment dokręcania	490 kg/m
Promieniowy uchwyt narzędziowy głowicy planującej
Obrót (bezstopniowy)	1,8–120 obr./min
Zakres posuwu (bezstopniowy)	0,21–750 mm/min
Maksymalna podróż	220 mm
Szybka prędkość	750 mm/min
Maksymalna średnica toczenia powierzchni czołowej	Φ1000 mm
Maksymalna średnica otworu wierconego	Φ1000 mm
Główka
Maksymalny ruch pionowy (oś Y)	3000 mm
Zakres posuwu (bezstopniowy)	5～1500 mm/min
Szybka prędkość	1500 mm/min
Kolumna przednia
Maksymalny przesuw poziomy (oś X)	8000 mm
Zakres posuwu (bezstopniowy)	5～1500 mm/min
Szybka prędkość	1500 mm/min

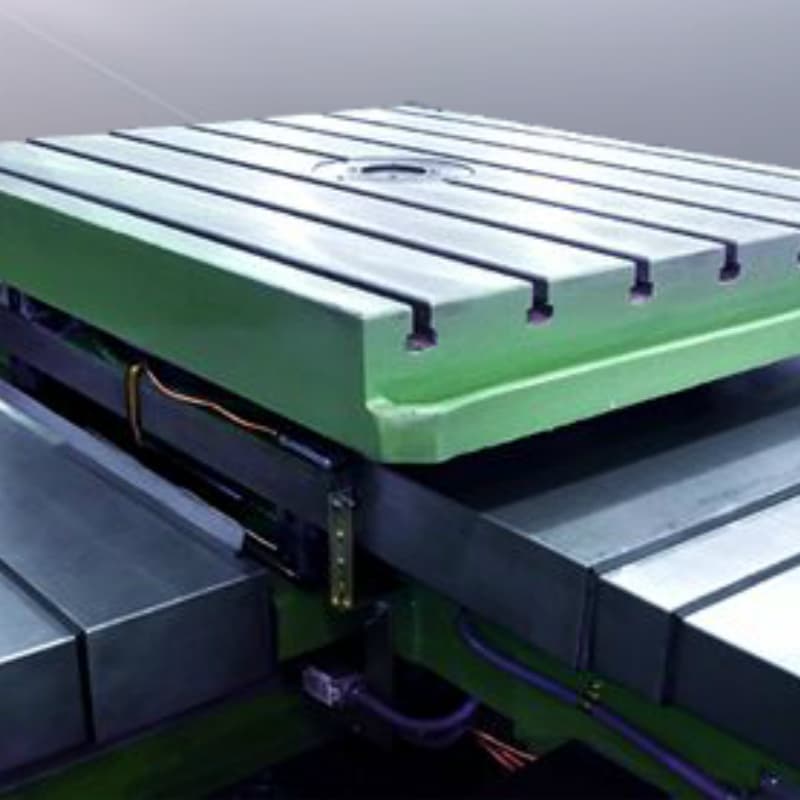

Platforma (zamówienie specjalne)
Wymiary platformy	4500×1800×400
Powierzchnia (długość × szerokość)	5400×4500 mm
Maksymalna ładowność	15t/㎡
Moc
Silnik główny Z4－160/31	30 kW 1500 obr./min
Silnik posuwu	7,5 kW 1500 obr./min
Wymiary całkowite (długość × szerokość × wysokość)	12600×8802×7000 mm
Całkowita waga (około)	67 ton

Zalety produktu

•
• 1. Niezrównana precyzja i powtarzalność. Nasza wytaczarka CNC z zaawansowanym systemem CNC i precyzyjnym wrzecionem osiąga dokładność na poziomie mikronów (±0,005 mm). Inteligentna kompensacja błędów zapewnia powtarzalną jakość produkcji masowej części lotniczych i samochodowych.
•
• 2. Wysoka wydajność i automatyzacja w celu redukcji kosztów. W pełni automatyczna wytaczarka CNC umożliwia ciągłą pracę przy mniejszym nakładzie pracy. Zintegrowany proces wieloprocesowy (wytaczanie/frezowanie/wiercenie/gwintowanie) i jednorazowe mocowanie zwiększają wydajność o 30%-50%, a szybkie ustawienie redukuje przestoje.
•
• 3. Duża wszechstronność i możliwości dostosowania: pozioma/pionowa/do głębokich otworów/przenośna wytaczarka, odpowiednia do stali/żeliwa/aluminium. Średnica wytaczania 4–2000 mm, regulowany skok do większości zastosowań przemysłowych.

JIANGSU  KINGSTON  MASZYNA  NARZĘDZIA GROUP CO.,LTD

Grupa Jiangsu Kingston Machine Tools rozpoczęła swoją działalność w branży obróbki metali 20 lat temu, kiedy w 1998 roku założyliśmy wiodącą organizację zajmującą się marketingiem, sprzedażą, serwisem i wsparciem technicznym urządzeń do obróbki metali oraz produktów do transportu bliskiego na rynku międzynarodowym. Chcąc zaoferować naszym klientom bardziej elastyczną i wysokiej jakości linię obrabiarek, spełniającą ich najbardziej rygorystyczne potrzeby, przeprowadziliśmy dogłębne badania i skontaktowaliśmy się z najlepszymi światowymi producentami urządzeń do obróbki metali, w tym z największym na świecie producentem obrabiarek obwiedniowych, wyoblarek CNC, pras krawędziowych i zwijarek do blach, aby zbudować maszyny według naszych specyfikacji pod marką Kingston. Nasze maszyny obejmują frezarki obwiedniowe, wyoblarki CNC, hydrauliczne maszyny do obróbki stali, prasy krawędziowe, nożyce gilotynowe, walcarki, giętarki do profili, maszyny do cięcia plazmowego i laserowego, a także tokarki itp.

Dlaczego warto nas wybrać

• Dojrzała i stabilna technologia

  Dzięki wieloletniemu doświadczeniu w produkcji przemysłowych obrabiarek i urządzeń CNC, stosujemy dojrzałe i stabilne procesy, począwszy od projektowania konstrukcji, przez dobór głównych komponentów, aż po kompletny montaż maszyn. Nasze maszyny charakteryzują się niezawodną wydajnością, niską awaryjnością i wysoką precyzją wykonania, co pozwala nam sprostać długoterminowym wymaganiom ciągłej produkcji, co czyni nas preferowanym partnerem dla klientów na całym świecie.
• Wsparcie rozwiązań dostosowanych do potrzeb

  Oferujemy ekskluzywne, dostosowane do indywidualnych potrzeb rozwiązania, dostosowane do specyfikacji detali, technologii obróbki, mocy produkcyjnych i warunków na miejscu, obejmujące system CNC, przesuw, prędkość, zmieniacz narzędzi, osprzęt i modernizację automatyki. Jedna maszyna z jednym rozwiązaniem, które pomoże Ci zwiększyć wydajność, obniżyć koszty i zwiększyć konkurencyjność.
• Kompleksowy serwis posprzedażowy

  Dysponujemy profesjonalnym zespołem obsługi posprzedażowej i technicznej, który zajmuje się instalacją, uruchomieniem, szkoleniem z obsługi i doradztwem w zakresie konserwacji na całym świecie. Oferujemy całodobowy serwis online. Szybka reakcja na wszelkie problemy ze sprzętem, terminowe zdalne wsparcie techniczne i serwis na miejscu, jeśli to konieczne, gwarantują nieprzerwaną produkcję i bezproblemowe użytkowanie.

Nasza certyfikacja

Autorytatywne certyfikaty, stabilna i niezawodna jakość.

--------------占位--------------

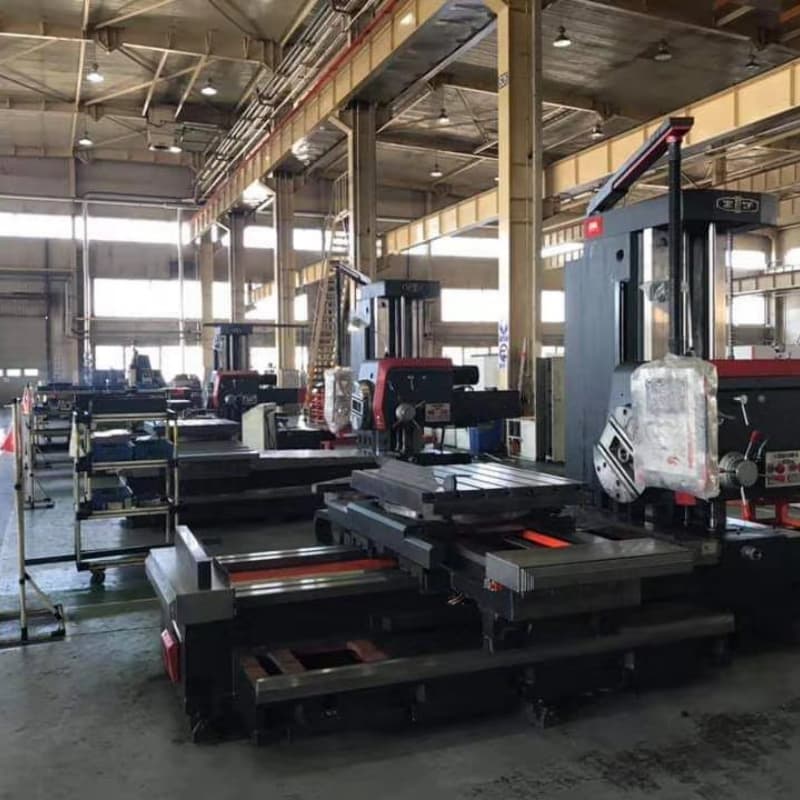

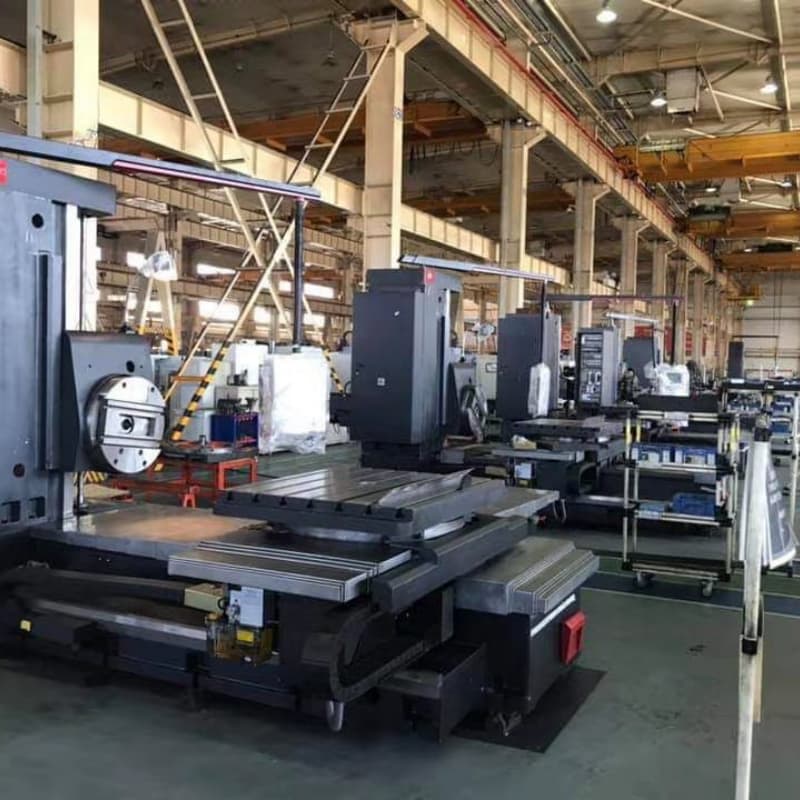

wystawa fabryczna

Profesjonalna baza produkcyjna, siła w precyzyjnej produkcji

Pakowanie i wysyłka

Bezpieczny i profesjonalny transport, gwarancja terminowej dostawy



Często zadawane pytania

P1: Do obróbki jakich przedmiotów najlepiej nadaje się roztapiarka i frezarka CNC?



Stosuje się go głównie do skomplikowanych części skrzynkowych, form, ram i dużych precyzyjnych części wymagających jednoczesnego rozwiercania, frezowania, wiercenia i gwintowania.



P2: Jaka jest różnica pomiędzy 3-osiową, 4-osiową i 5-osiową maszyną do rozwiercania i frezowania CNC?



3-osiowa umożliwia podstawowe przetwarzanie płaskie; 4-osiowa dodaje oś obrotową dla łuków/powierzchni; 5-osiowa realizuje złożone przetwarzanie powierzchni 3D i przetwarzanie wielokątowe.



P3: Jaka jest różnica pomiędzy maszyną do wytaczania i frezowania CNC a centrum obróbczym?



Maszyna do rozwiercania i frezowania CNC służy do precyzyjnego rozwiercania i ciężkiego frezowania; centrum obróbcze jest przeznaczone raczej do ogólnych części wymagających szybszej wymiany narzędzi.



P4: Czy maszyna do rozwiercania i frezowania CNC nadaje się do obróbki zgrubnej i wykańczającej?



Tak. Charakteryzuje się wysoką sztywnością przy obróbce zgrubnej i wysoką precyzją przy obróbce wykańczającej, co czyni go odpowiednim do wszystkich etapów obróbki.



P5: Jak wybrać właściwy skok frezarki CNC?



Dokonaj wyboru biorąc pod uwagę rozmiar przedmiotu obrabianego, zakres obróbki i przestrzeń roboczą, upewnij się, że skok X/Y/Z obejmuje przedmiot obrabiany.
