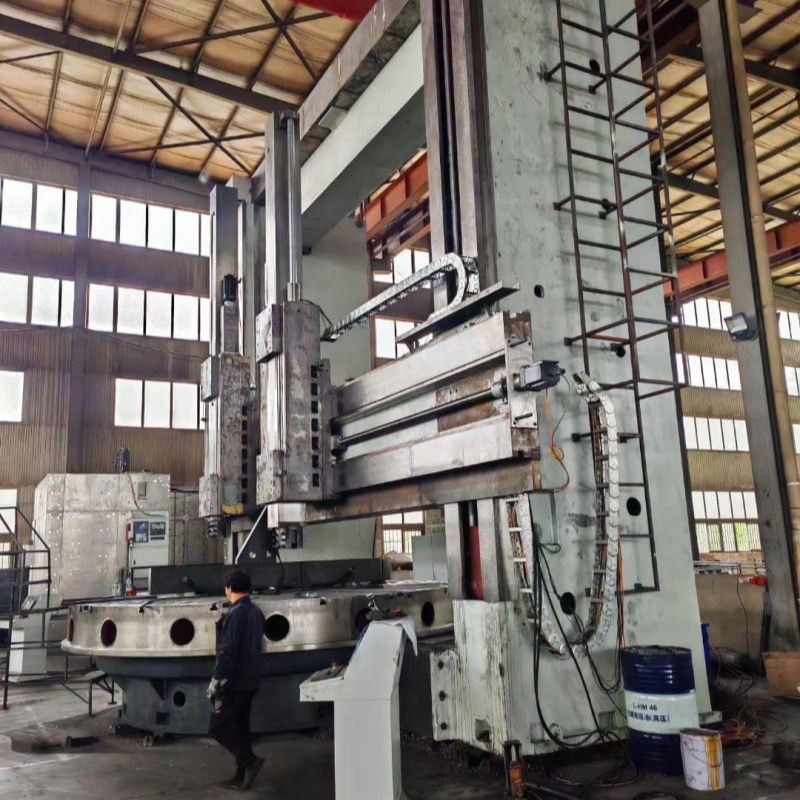

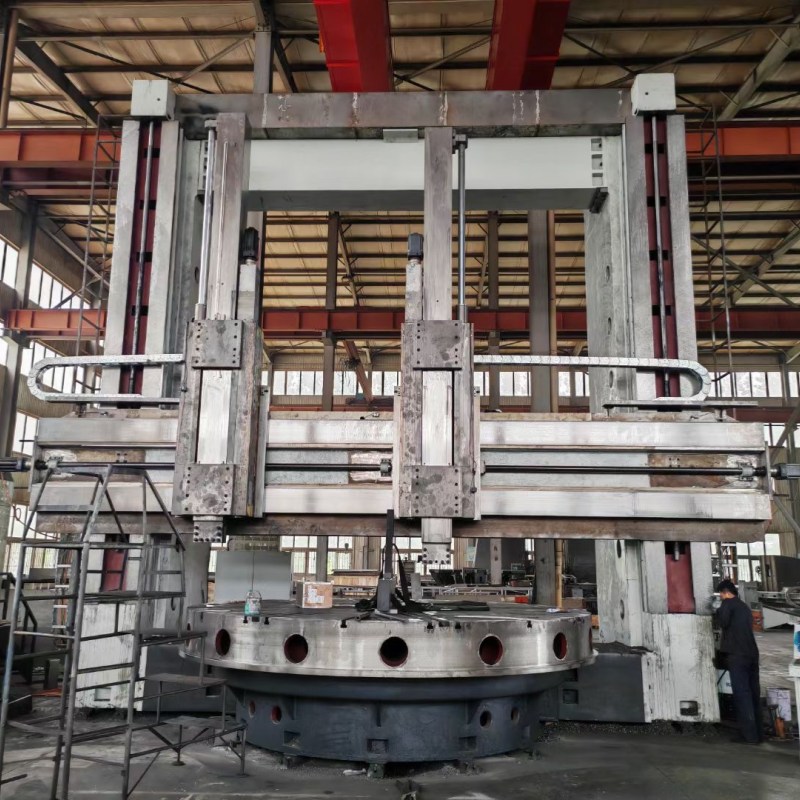

Tokarki pionowe służą głównie do obróbki dużych i ciężkich detali o dużych średnicach i krótkich długościach, a także detali, które trudno zamocować na tokarkach poziomych. Wytrzymała tokarka z pionowym wrzecionem, używana głównie do obróbki detali o dużej średnicy i krótkich długościach, takich jak tarcze, pierścienie i piasty. Charakteryzuje się dużą nośnością, wysoką sztywnością, stabilną dokładnością obróbki, łatwym mocowaniem i wysoką wydajnością. Szeroko stosowana w energetyce wiatrowej, metalurgii, maszynach inżynieryjnych, formach, częściach samochodowych i innych gałęziach przemysłu.
Zamówienie (MOQ) :
1Pochodzenie produktu :
ChinaKolor :
CustomizedPort przeładunkowy :
ShanghaiCzas realizacji :
30Waga :
84TonCechy
Wysokoprecyzyjna pionowa tokarka CNC do wydajnej obróbki
1. Do wrzeciona stołu roboczego zastosowano precyzyjne, regulowane dwurzędowe łożysko wałeczkowe walcowe o krótkim luzie promieniowym oraz prowadnicę hydrostatyczną o stałym prądzie, dzięki czemu stół roboczy charakteryzuje się wysoką dokładnością obrotów, dużą nośnością i niewielkimi odkształceniami termicznymi.
2. Zgodnie z potrzebami użytkowników obrabiarka może być wyposażona w urządzenie chłodzące o stałej temperaturze i niezależny układ hydrauliczny, co zapewnia dokładność obróbki i stabilność różnych wskaźników technicznych.
3. Powierzchnie prowadnic kolumny, belki i suwaka są hartowane, szlifowane i ręcznie szlifowane, co zapewnia dobrą powierzchnię styku i wysoką precyzję.
4. Do napędzania obrabiarki zastosowano silnik serwo i śrubę kulową, a belka jest wyposażona w zamkniętą osłonę, która zwiększa bezpieczeństwo i wygodę obsługi obrabiarki.
5. System CNC może być importowany lub konfigurowany krajowo, zależnie od potrzeb użytkowników.
6.Opcjonalna konfiguracja: elektryczny stół narzędziowy, półzamknięta pokrywa, chłodzące urządzenie do usuwania wiórów i dwubiegowa bezstopniowa regulacja prędkości.
specyfikacja
| Specyfikacja | Jednostka | C5240 | C5250 | C5263 | |
Maksymalna średnica | mm | 4000 | 5000 | 6300 | |
zdolny dia | mm | 3200/3600 | 4500 | 5700 | |
Maksymalna wysokość przedmiotu obrabianego | mm | 1600/2000/2500 | 2500/3150 | 3150/3500 | |
Maksymalna waga przedmiotu obrabianego | t | 32 | 65 | 65 | |
| Maksymalny moment obrotowy stołu | KN.m | 80 | 100 | 200 | |
Obrót stołu zakres prędkości (16 kroków) |
16(krok) |
obr./min |
2-63 |
0,42-42 |
0,42-42 |
Maksymalna siła cięcia uchwytu pionowego | KN | 40 | 50 | 63 | |
Ograniczenie ruchu uchwytu narzędzia w pionie | ° | ±30° | ±30° | ±30° | |
Zakres prędkości posuwu (18 kroków) | mm/ min | 0,24-145 | 0,2-145 | 0,1-500 | |
Poziomy ruch głowicy szynowej | mm | 2150 | 2765 | 3400 | |
Przesuw taranu głowicy szyny | mm | 1000/1250 | 1250/1600 | 1600/1800 | |
Duża prędkość przemieszczania głowic narzędziowych | mm/min | 1550 | 1550 | 1550 | |
Rozmiar przekroju poprzecznego pręta nożowego (WD) | mm | 40×50 | 50×50 | 50×50 | |
Moc silnika głównego | KW | Prąd stały/przemienny: 75 | Prąd stały/przemienny: 90 | Prąd stały/przemienny: 90 | |
Całkowity rozmiar maszyny | cm | 690×510×480/520/570 | 1000×700×723/853 | 1150×790×853/933 | |
| Waga maszyny | t | 52 | 81/84 | 112 | |
Sekcja taranu | mm | 240×240 | 280×280 | 280×280 | |

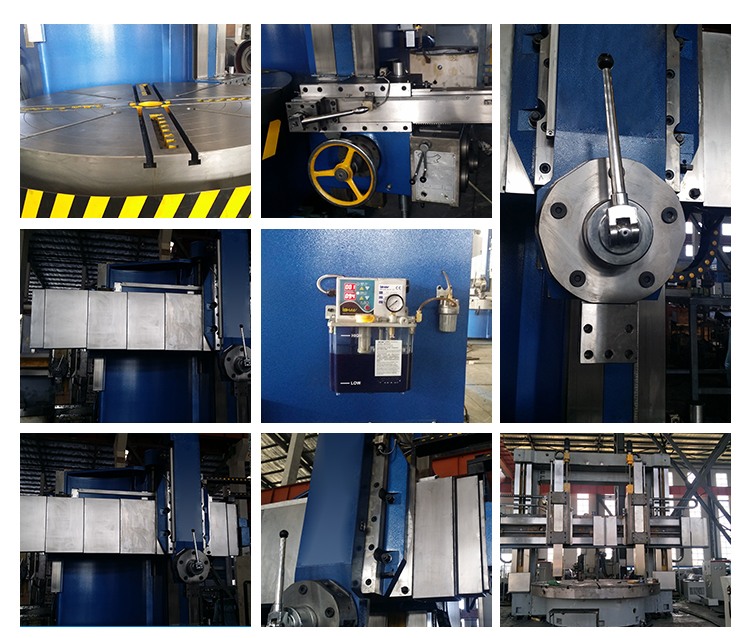

Zalety produktu
Dlaczego warto nas wybrać
Dojrzała i stabilna technologia Wsparcie rozwiązań dostosowanych do potrzeb Kompleksowy serwis posprzedażowyNasza certyfikacja
Autorytatywne certyfikaty, stabilna i niezawodna jakość.
wystawa fabryczna
Profesjonalna baza produkcyjna, siła w precyzyjnej produkcji
Pakowanie i wysyłka
Bezpieczny i profesjonalny transport, gwarancja terminowej dostawy
Często zadawane pytania
1.Do czego głównie używa się tokarki pionowej?
Służy głównie do obróbki dużych, ciężkich, krótkich i grubych elementów, takich jak tarcze, kołnierze, koła zębate, pierścienie i formy. Umożliwia toczenie, rozwiercanie, rowkowanie i planowanie z wysoką stabilnością.
2.Jaka jest różnica pomiędzy tokarką pionową a tokarką poziomą?
Tokarka pionowa ma pionowe wrzeciono, przedmiot obrabiany stoi na stole, co zapewnia większą stabilność w przypadku ciężkich i dużych części. Tokarka pozioma jest przeznaczona do długich wałów i małych części.
3.Czy tokarkę pionową można dostosować do indywidualnych potrzeb?
Tak. Możemy dostosować średnicę stołu, średnicę toczenia, moc wrzeciona, układ hydrauliczny, osłonę i narzędzia automatyczne do Twoich potrzeb.
4.Jakie systemy sterowania można stosować w tokarkach pionowych CNC?
Instalujemy systemy Fanuc, Siemens, GSK i inne zgodnie z wymaganiami klienta. Łatwe w obsłudze i stabilne.
5.Na czym polega konserwacja tokarki pionowej?
Regularne smarowanie, usuwanie wiórów i pyłu, sprawdzanie śrub i przewodów, dbanie o czystość i dobre smarowanie prowadnicy.
