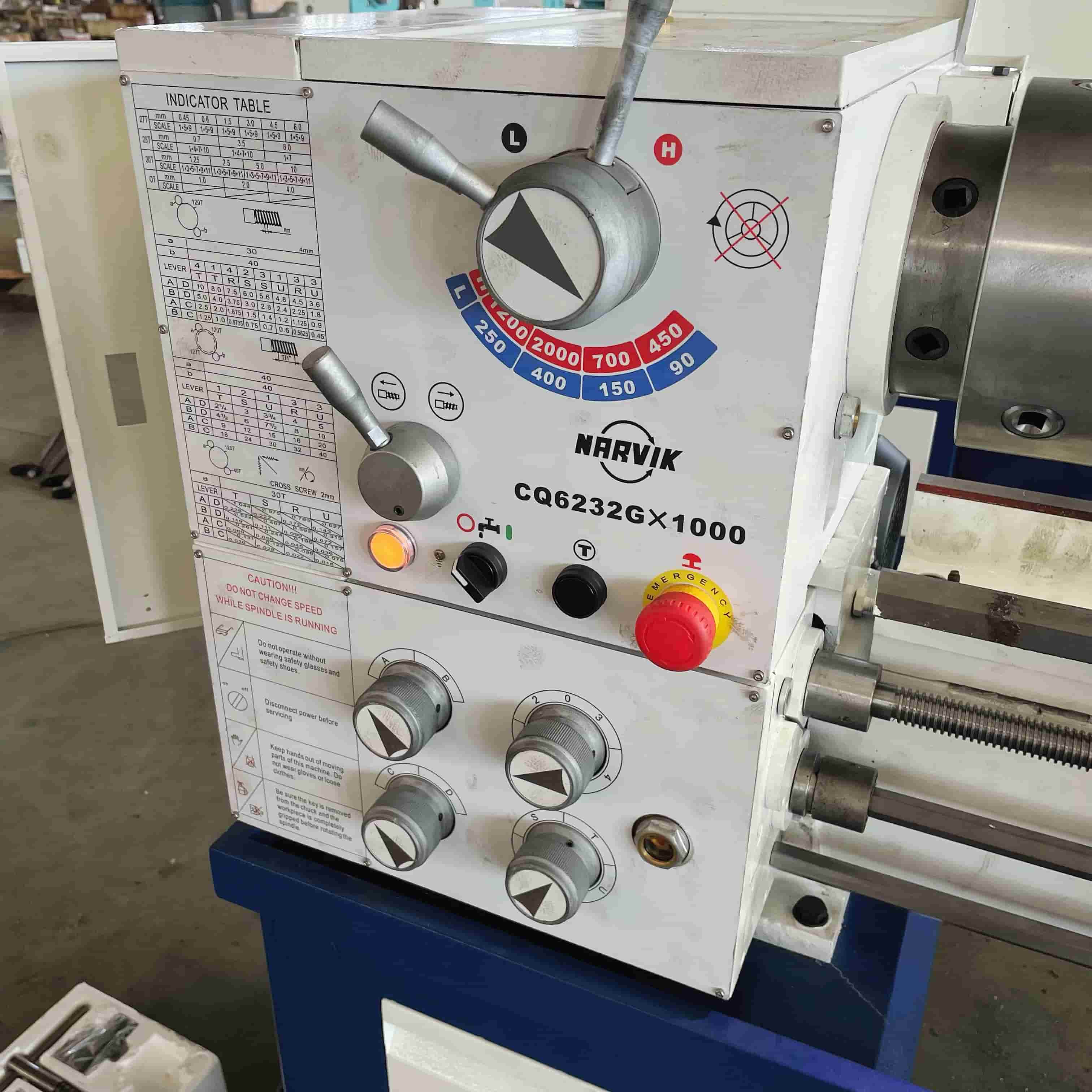

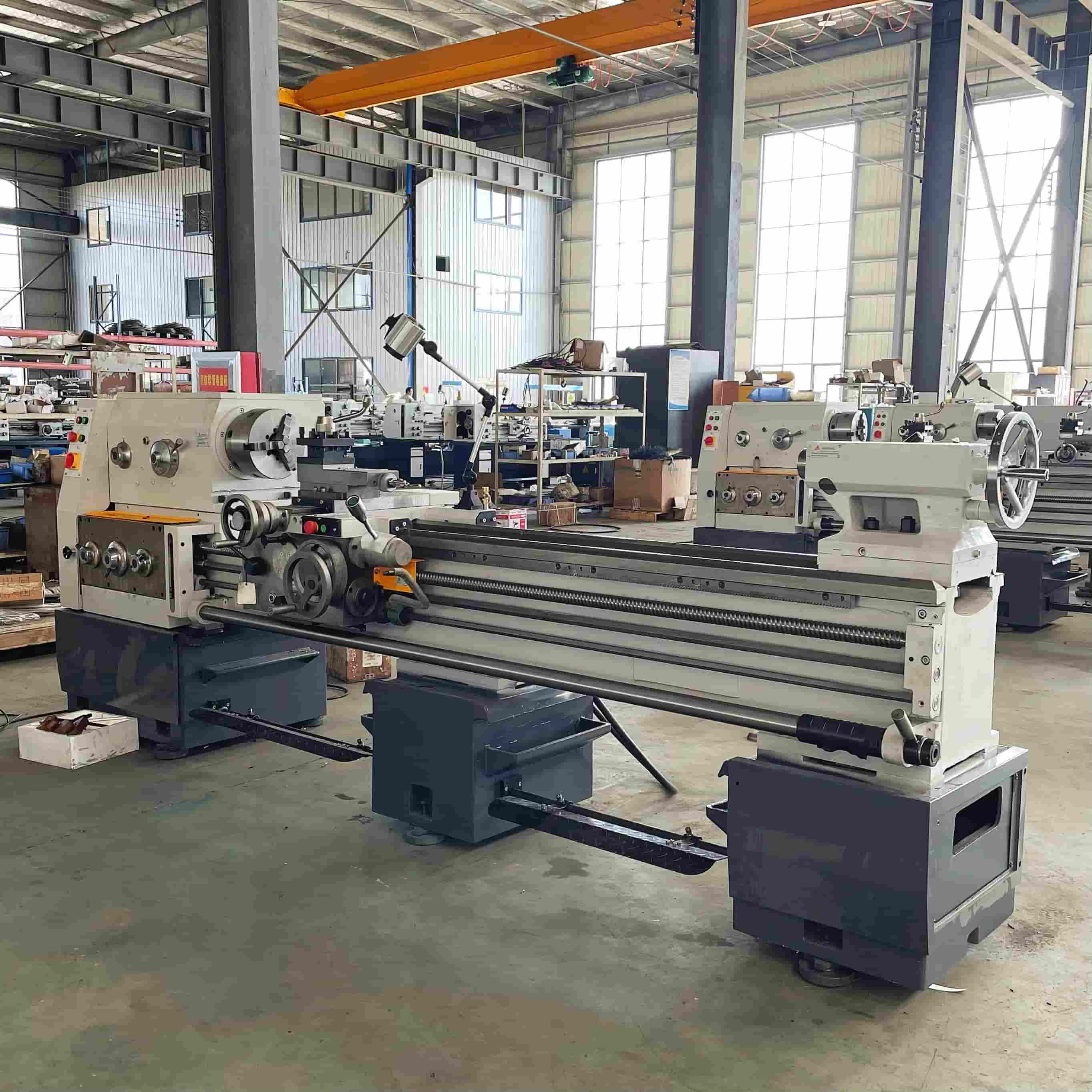

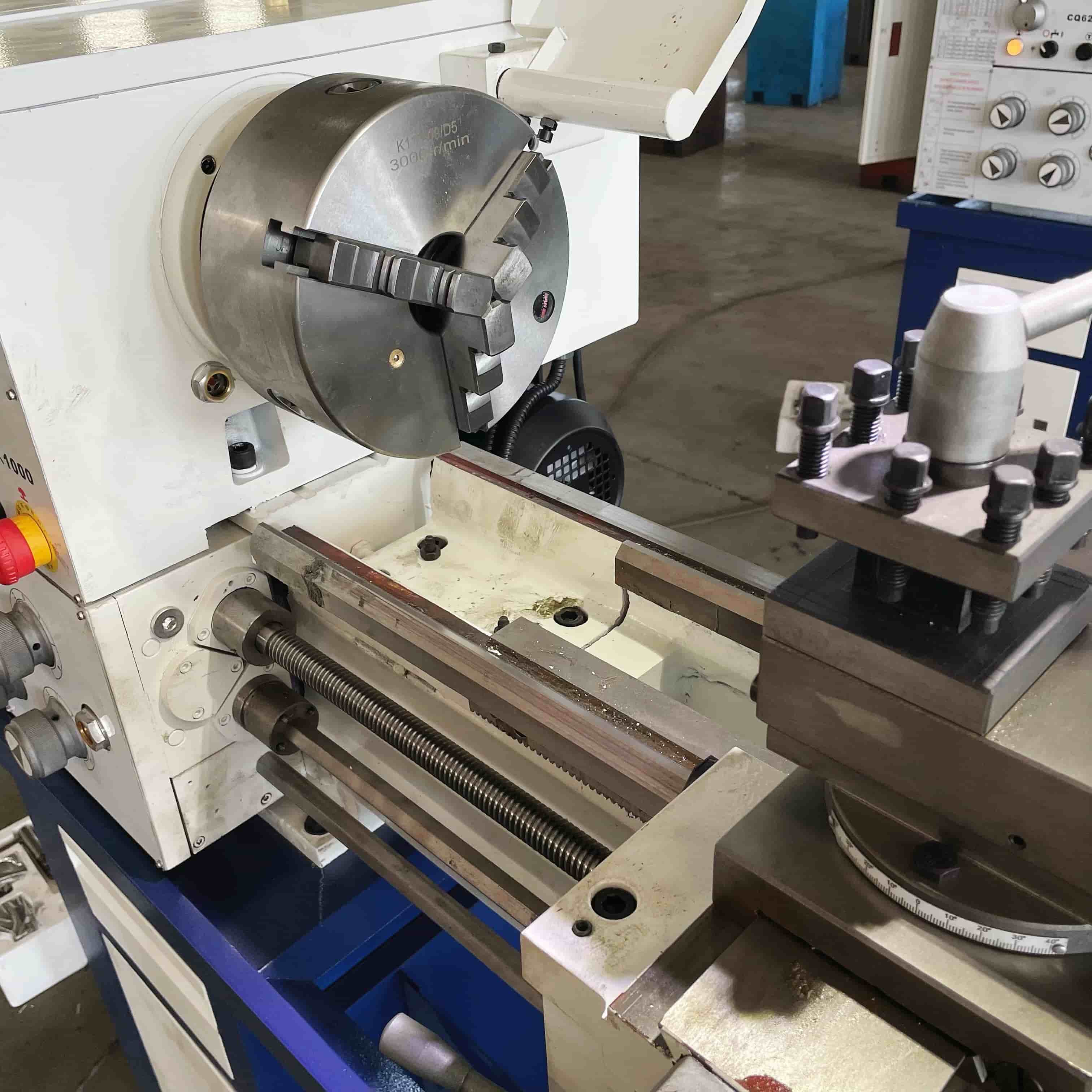

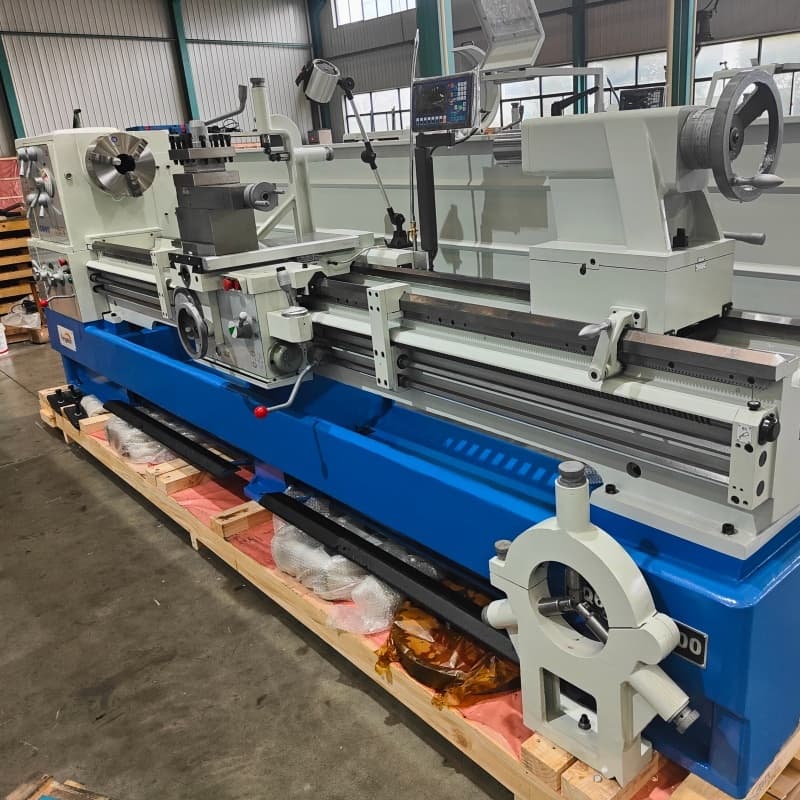

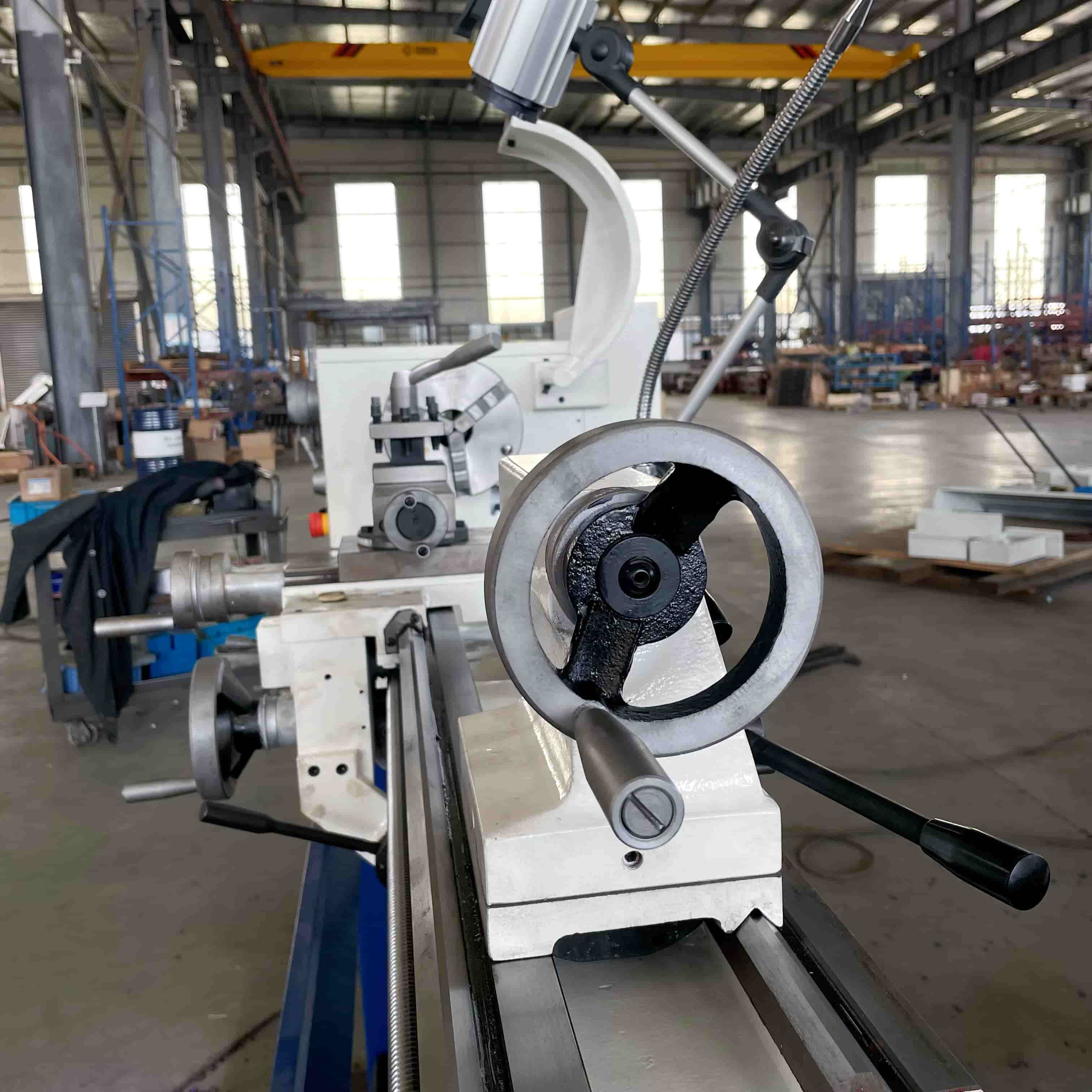

Uniwersalna tokarka ręczna, znana również jako ogólna pozioma tokarka ręczna i konwencjonalna tokarka tokarska, to powszechnie stosowana ręczna tokarka do metalu do obróbki skrawaniem. Ta uniwersalna tokarka konwencjonalna jest wykorzystywana głównie do toczenia zewnętrznych i wewnętrznych powierzchni cylindrycznych, powierzchni stożkowych, powierzchni czołowych, rowków, gwintów i różnych elementów obrotowych. Dzięki stabilnej konstrukcji, dużej sztywności, łatwości obsługi i wysokiej niezawodności, ta uniwersalna tokarka ręczna charakteryzuje się wysoką dokładnością obróbki i trwałością. Nadaje się do produkcji jednostkowej, małoseryjnej oraz prac konserwacyjnych i może sprostać zróżnicowanym wymaganiom w zakresie obróbki metali w produkcji maszyn.
Zamówienie (MOQ) :
1Pochodzenie produktu :
ChinaPort przeładunkowy :
ShanghaiCzas realizacji :
40Waga :
2295kgCechy
Łatwa w obsłudze, wszechstronna, uniwersalna tokarka do cięcia i kształtowania metalu
Precyzyjna, ciężka tokarka pionowa CNC, znana również jako ciężka tokarka pionowa, to powszechnie stosowana tokarka CNC do metalu, przeznaczona do wydajnej, ciężkiej obróbki. Ta ciężka tokarka pionowa jest wykorzystywana głównie do obróbki dużych, krótkich i ciężkich detali, takich jak tarcze, pierścienie, piasty i inne ciężkie części obrotowe, a także do toczenia czołowego, rowkowania, gwintowania i innych procesów. Jej pionowa konstrukcja wrzeciona charakteryzuje się dużą nośnością, wysoką sztywnością i stabilną dokładnością obróbki, wygodnym mocowaniem detalu i wysoką wydajnością produkcji. Jest szeroko stosowana w energetyce wiatrowej, metalurgii, maszynach inżynieryjnych, formach, częściach samochodowych i innych gałęziach przemysłu, co czyni ją idealnym wyborem do obróbki ciężkich detali, które trudno zamocować na tokarkach poziomych.
specyfikacja
| Specyfikacja | Model | |||||
C6241 | C6246 | C6246E | C6251 | C6256 | C6256E | |
Huśtawka nad łóżkiem | 410 mm (16 cali) | 460 mm (18 cali) | 460 mm (18 cali) | 510 mm (20 cali) | 560 mm (22 cale) | 560 mm (22 cale) |
Przesuń się na bok | 220 mm (8-13/16 cala) | 270 mm (10-3/4 cala) | 270 mm (10-3/4 cala) | 302 mm (12 cali) | 355 mm (14 cali) | 355 mm (14 cali) |
Średnica otworu wlotowego | 640 mm (25-1/8 cala) | 690 mm (27-1/8 cala) | 690 mm (27-1/8 cala) | 735 mm (28-7/8 cala) | 785 mm (30-7/8 cala) | 785 mm (30-7/8 cala) |
Odległość między środkami | 1000 mm (40 cali) | 1000 mm (40 cali) | ||||
1500 mm (60 cali) | 1500 mm (60 cali) | |||||
2000 mm (80 cali) | 2000 mm (80 cali) | |||||
| 3000 mm (120 cali) | |||||
Prawidłowa długość przerwy | 165 mm (6-12 cali) | 170 mm (6-11/16 cala) | ||||
Szerokość łóżka | 300 mm (11-13/16 cala) | 350 mm (13-13/16 cala) | ||||
Wrzecionowaty nos | D1-6 | D1-8 | D1-8 | |||
Otwór wrzeciona | 58 mm (2-1/4 cala) | 80 mm (3-1/8 cala) | 80 mm (3-1/8 cala) | 105 mm (4-1/8 cala) | ||
Stożek otworu wrzeciona | Nr 6 Morse | Nr 7 Morse'a | Nr 7 Morse'a | φ113(1:20) | ||
Zakres prędkości wrzeciona | 12 zmian, 25~2000 obr./min | 12 zmian, 25~2000 obr./min | 12 zmian, 25~1500 obr./min | |||
Podróż złożona | 28 mm (5 cali) | 130 mm (5-1/8 cala) | ||||
Przesuw poprzeczny | 285 mm (11-1/4 cala) | 316 mm (12-7/16 cala) | ||||
Maksymalny przekrój tol | 25×25 mm (1”×1”) | |||||
Gwint śruby pociągowej | 6mm lub 4T.PI | |||||
Zakres podawania wzdłużnego | 42 rodzaje, 0,031-1,7 mm/obr. (0,0011”-0,0633”/obr.) | 3k nde 0059-1,646mmrev(0,0022-0,0612”/rev) | ||||
Zakres podawania krzyżowego | 42 rodzaje, 0,014-0,784 mm/obr. | 42 rodzaje, 0,020-0,573 mm/obr. | ||||
(0,00033”-0,01837”/obr.) | (0,00048”-0,01354”/obr.) | |||||
Gwinty o skokach metrycznych | 41 rodzajów, 0,1~14 mm | 47 rodzajów, 0,2~14 mm | 41 rodzajów, | |||
0,1-14 mm | ||||||
Gwinty o skoku imperialnym | 60 rodzajów, 2~112T.PI. | |||||
Gwinty o skoku średnicowym | 50 rodzajów, 4~112DP | |||||
Skok modułu gwintów | 34 rodzaje, 0,1~7 MP | |||||
Średnica qull | 60 mm (2-5/16 cala) | 75 mm (2-15/16 cala) | ||||
Quiltravel | 130 mm (5 cali) | 180 mm (7-1/16 cala) | ||||
Stożek qull | Nr 4 Morse'a | Nr 5 Morse'a | ||||
Moc silnika głównego | 5,5 kW (7,5 KM) 3-fazowy | 7,5 kW (10 KM) 3-fazowy | ||||
Moc pompy płynu chłodzącego | 0,1 kW (1/8 KM) 3-fazowy | |||||
Ogólnie | 220×108×134 cm | 220×108×137 cm | 220×108×137 cm | 239×115×143 cm | 239×15×146 cm | 239×15×146 cm |
wymiary (dł. × szer. × wys.) | 275×108×134 cm | 275×108×137 cm | 275×108×137 cm | 284×115×143 cm | 284×115×146 cm | 284×115×146 cm |
| 325×108×134 cm | 325×108×137 cm | 325×108×137 cm | 334×115×143 cm | 334×115×146 cm | 334×115×146 cm |
|
|
|
| 434×115×143 cm | 434×115×146 cm | 434×115×146 cm |
Wymiary opakowania (dł. × szer. × wys.) | 225×112×162 cm | 225×112×162 cm | 225×12×162 cm | 245×119×174 cm | 245×119×174 cm | 245×119×174 cm |
280×112×162 cm | 280×112×156 cm | 280×112×156 cm | 290×119×174 cm | 290×119×174 cm | 290×119×174 cm | |
330×112×162 cm | 330×112×156 cm | 330×113×156 cm | 340×119×174 cm | 340×19×174 cm | 340×119×174 cm | |
|
|
| 440×119×174 cm | 440×119×174 cm | 440×19×174 cm | |
Waga netto | 1580 kg | 1645 kg | 1645 kg | 2070 kg | 2195 kg | 2195 kg |
1745 kg | 1810 kg | 1810 kg | 2160 kg | 2285 kg | 2285 kg | |
1900 kg | 1965 kg | 1965 kg | 2435 kg | 2560 kg | 2560 kg | |
|
|
| 2805 kg | 2930 kg | 2930 kg | |
Masa całkowita | 1844 kg | 1910 kg | 1910 kg | 2460 kg | 2600 kg | 2600 ko |
2049 kg | 2115 kg | 2115 kg | 2550 kg | 2690 kg | 2690 kg | |
2229 kg | 2295 kg | 2295k9 | 2840 kg | 2980 kg | 2980 kg | |
|
|
| 3270 kg | 3410 kg | 3410 kg | |
wprowadzenie produktu
Dlaczego warto nas wybrać
Dojrzała i stabilna technologia Wsparcie rozwiązań dostosowanych do potrzeb Kompleksowy serwis posprzedażowyNasza certyfikacja
Autorytatywne certyfikaty, stabilna i niezawodna jakość.

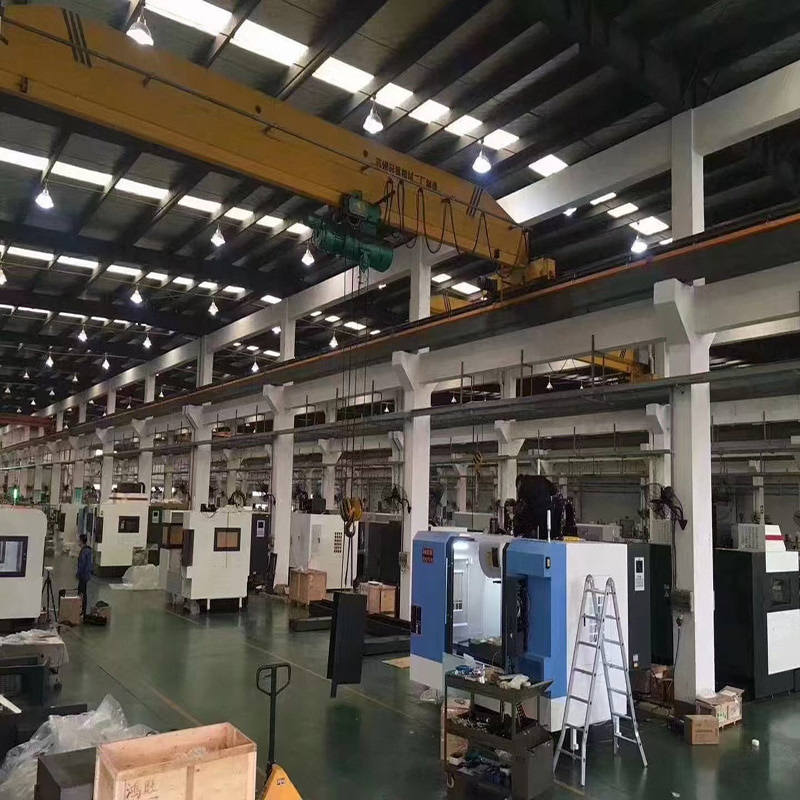

wystawa fabryczna
Profesjonalna baza produkcyjna, siła w precyzyjnej produkcji
Pakowanie i wysyłka
Bezpieczny i profesjonalny transport, gwarancja terminowej dostawy
Często zadawane pytania
1.Jakie przedmioty obrabiać można na tej tokarce uniwersalnej?
Zajmuje się toczeniem, gwintowaniem i różnymi elementami obrotowymi.
2.Czy ta tokarka jest łatwa w obsłudze dla początkujących?
Tak, dzięki intuicyjnemu sterowaniu i przejrzystym przewodnikom obsługi.
3.Czy regularna konserwacja tej tokarki jest skomplikowana?
Gwarantuje wysoką precyzję i stabilność wyników.
4.ICzy regularna konserwacja tej tokarki jest skomplikowana?
Nie, wystarczą proste rutynowe kontrole i smarowanie.
5.Do jakich typów produkcji nadaje się ta tokarka?
Idealne do produkcji pojedynczych sztuk i małych serii.
