W pełni automatyczna frezarka CNC do kół zębatych Max Module 16 do produkcji

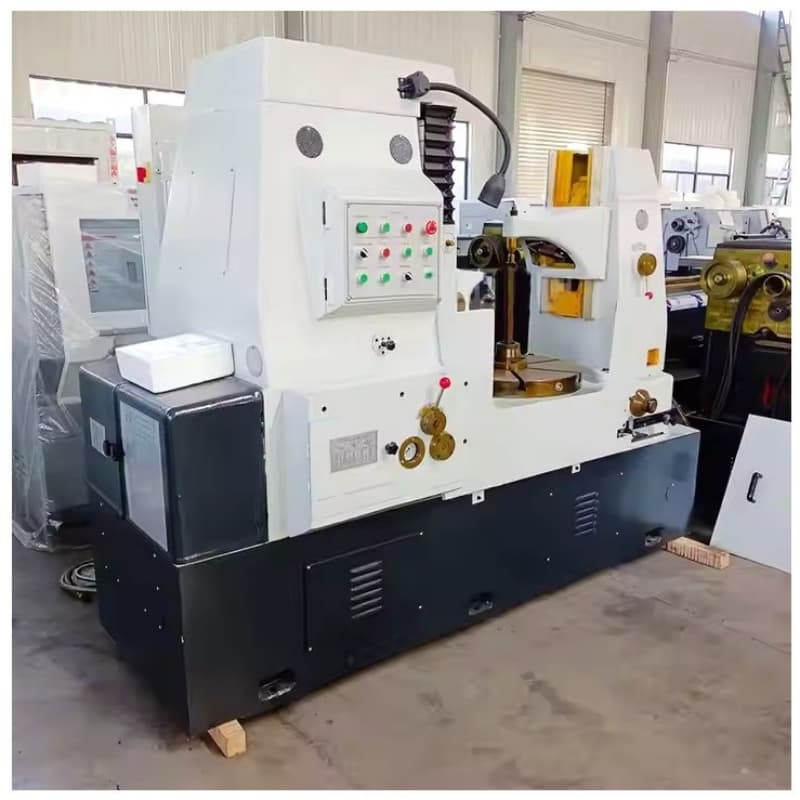

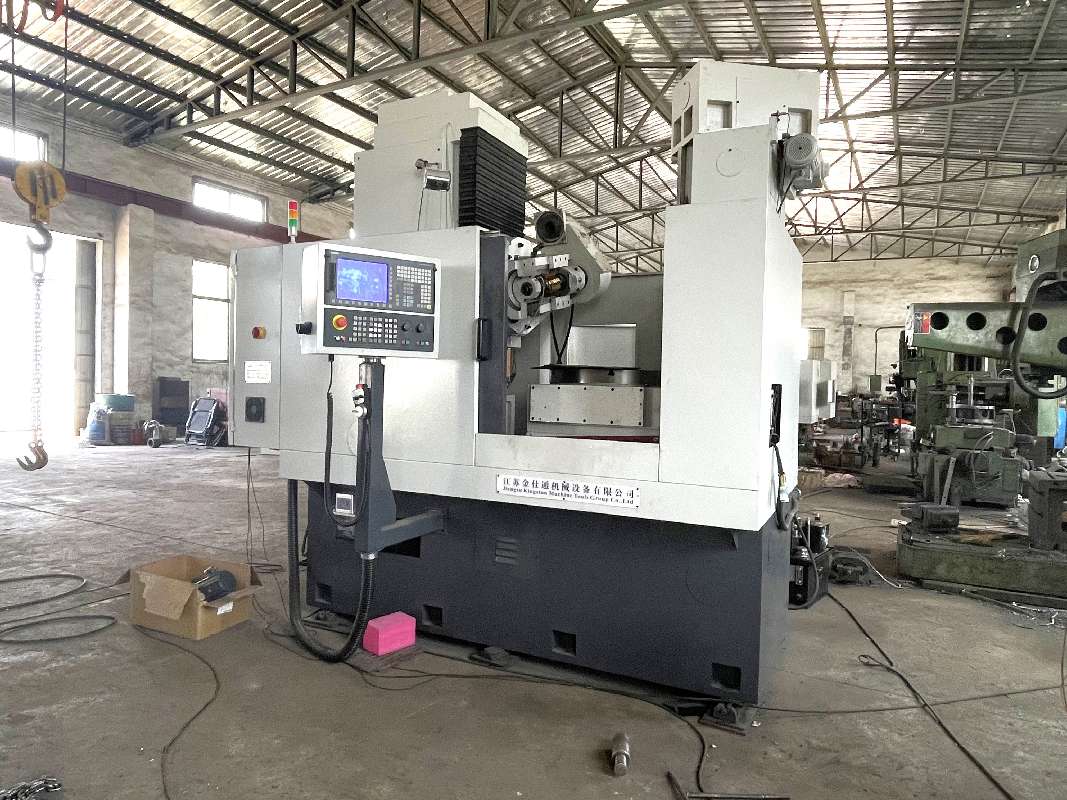

Frezarka obwiedniowa CNC do kół zębatych to specjalistyczna, wysoce precyzyjna automatyczna maszyna do obróbki kół zębatych, która umożliwia wydajną obróbkę kół zębatych walcowych, śrubowych, ślimakowych i innych detali. Charakteryzuje się wysoką sztywnością, stabilną pracą, wysoką dokładnością obróbki i dużą trwałością, co czyni ją idealną do precyzyjnej obróbki seryjnej i produkcji wielkoseryjnej różnego rodzaju kół zębatych.

Zamówienie (MOQ) :
1
Pochodzenie produktu :
China
Kolor :
Optional
Port przeładunkowy :
Shanghai
Czas realizacji :
30
Waga :
6800kg

Zapytaj teraz

Cechy

Podniesiona wysokość kolumny pionowej i większy skok skutecznie poszerzają zakres roboczy.

*Mechanizm z elektryczny narzędzie skok pozwala dłużej kołek I bardzo zwiększa się usługae życie of
ten narzędzie tnące .

* Przekładnia ślimakowa o wysokiej precyzji ponad pięciu klas charakteryzuje się długą żywotnością i stałą dokładnością.

* Tradycyjne łożyska wzdłuż płyt frezarskich zostały zastąpione łożyskami tocznymi, co pozwoliło na uzyskanie większej prędkości narzędzi.

* Zewnętrzne podparcie konika małej kolumny wykorzystuje konstrukcję zawiasową i można je łatwo otworzyć na zewnątrz, co ułatwia zawieszanie elementów o dużych średnicach.

specyfikacja

Specyfikacja	YK/YKD3150CNC6(4)	jednostka
Maksymalna średnica przedmiotu obrabianego	500	mm
Maksymalny moduł	10	mm
Kąt śrubowy obrabianego koła zębatego śrubowego	±45°	°
Maksymalna średnica zamontowanego frezu obwiedniowego	160	mm
Maksymalna długość zamontowanego frezu obwiedniowego	160	mm
Maksymalny ruch osiowy frezu obwiedniowego	100	mm
Frez frezarski o wymiennej średnicy trzpienia	22 27 32 40	mm
Stożkowość otworu stożkowego wrzeciona frezu frezarskiego	MT5#	mm
Odległość pozioma od środka frezu do środka stołu roboczego	25-330	mm
Odległość pionowa od środka frezu do powierzchni stołu roboczego	235-535	mm
Odległość od środka tylnej kolumny do powierzchni stołu roboczego	350-700	mm

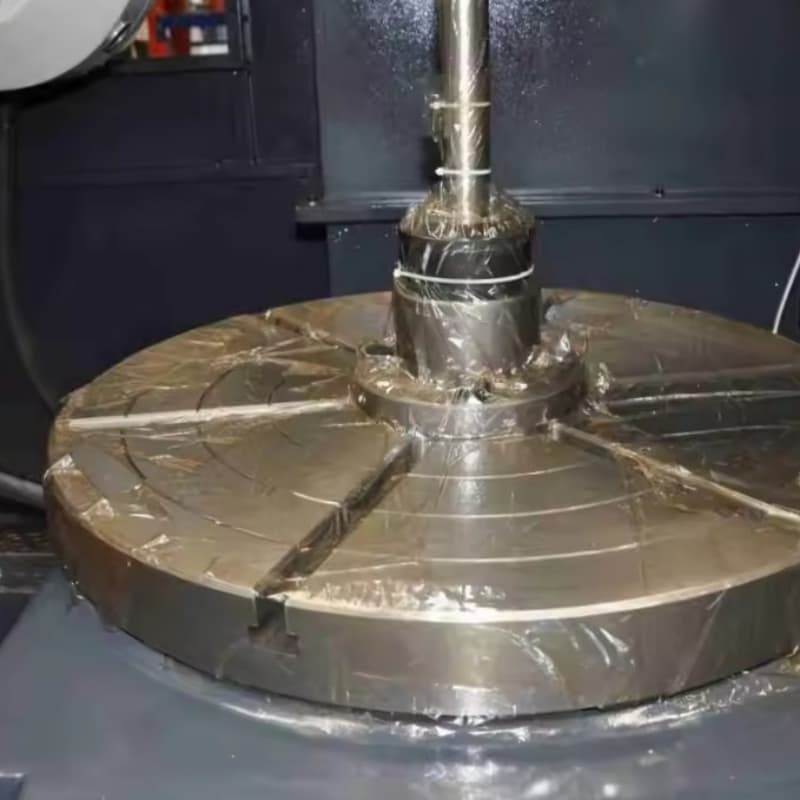

Średnica powierzchni stołu roboczego	510	mm
Maksymalna prędkość wrzeciona frezu obwiedniowego	625	obr./min
Zakres prędkości podawania osiowego (oś Z)	0-2000	mm/ min
Zakres prędkości podawania promieniowego (oś X)	0-2000	mm/ min
Maksymalna prędkość ruchu stycznego	2000	mm/min
Maksymalny zakres prędkości stołu roboczego	30	obr./min
Maksymalna prędkość obrotowa stanowiska narzędziowego	4.5	o/s
Objętość maszyny (dł. x szer. x wys.)	2,97x1,80x2,15	m
Waga maszyny	5500/6800	kg

wprowadzenie produktu

Wydajność ta maszyna:

1. Zwiększona wysokość kolumny pionowej i zwiększony skok: Kolumna pionowa jest podwyższona (skok osiowy w głowicy jest o 180 mm większy niż w YK3180 tego samego typu), co umożliwia obróbkę zębów o większej szerokości.

2. Żywotność narzędzi skrawających zwiększa się dzięki skokowi elektronarzędzia. Najdłuższy skok elektronarzędzia sięga 180 mm, co wydłuża czas pracy płyty skrawającej i znacznie wydłuża jej żywotność.

3. Wysoka precyzja i długa żywotność:Maszyna wyposażona jest w przekładnię ślimakową o wysokiej precyzji powyżej pięciu klas oraz stop brązu o wysokiej odporności na ścieranie, co zapewnia długą żywotność i stałą dokładność.

4.Dozwolona większa prędkość narzędzia: Łożyska toczne zastępują tradycyjne łożyska wzdłuż frezów, co pozwala na osiągnięcie większej prędkości obrotowej narzędzi.

5. Cylinder wyważający luzjest zaangażowana, gdy narzędzie przesuwa się w kierunku osiowym, skutecznie zmniejszając przestrzeń między śrubami pociągowymi i eliminując wibracje.

6. Wygodna konstrukcja napędzana hydraulicznie skraca czas pracy bez cięcia, jak również czas potrzebny na użycie narzędzi tnących.

7. Zewnętrzne podparcie konika małej kolumny przyjmuje konstrukcję zawiasową i można je łatwo otworzyć na zewnątrz, co ułatwia zawieszanie elementów o większych średnicach.
