Tokarka CNC z łożem skośnym: kompletny przewodnik dla globalnych nabywców sprzętu do obróbki metali

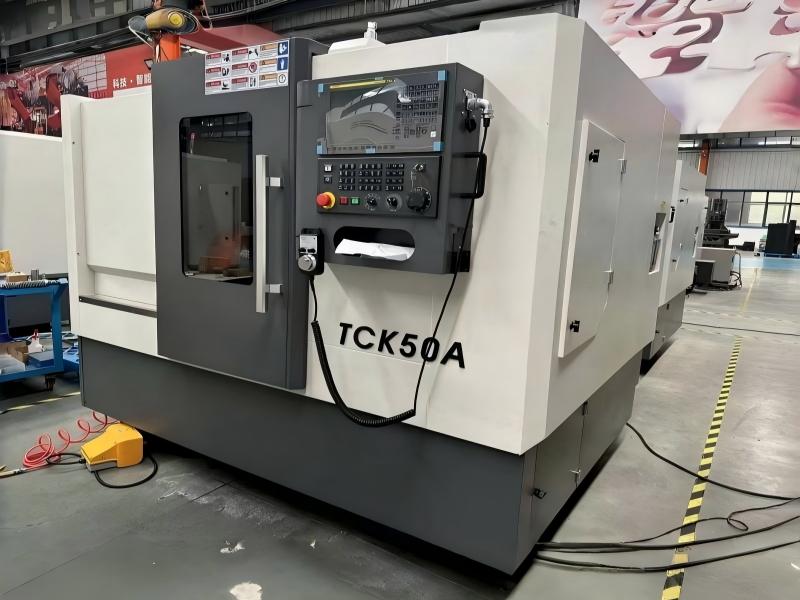

Ten tokarka CNC ze skośnym łożem to centrum tokarskie o średnim obciążeniu i pochylonym łożu, powszechnie stosowane w warsztatach obróbki precyzyjnej, fabrykach podzespołów samochodowych, producentach części hydraulicznych i firmach zajmujących się obróbką metali na całym świecie. W odróżnieniu od tradycyjnych tokarek CNC z płaskim łożem, posiada ono integralną, odlewaną konstrukcję łoża, pochyloną pod kątem 30°, co zapewnia znaczące korzyści w zakresie sztywności konstrukcyjnej, odprowadzania wiórów, widoczności operacji i kompatybilności z automatyzacją.

Ten model został zaprojektowany do ciągłej, masowej produkcji elementów wałów, kołnierzy, tulei, złączy i innych obrotowych elementów obrabianych. Obsługuje toczenie zewnętrzne, wytaczanie wewnętrzne, planowanie, rowkowanie, gwintowanie oraz obróbkę powierzchni zakrzywionych. Opcjonalny rewolwer z ruchomymi narzędziami, konik i automatyczny podajnik prętów mogą zwiększyć wydajność produkcyjną, aby sprostać zróżnicowanym potrzebom produkcyjnym, od małych partii po duże zamówienia.

Główna struktura i zasada działania tokarki CNC

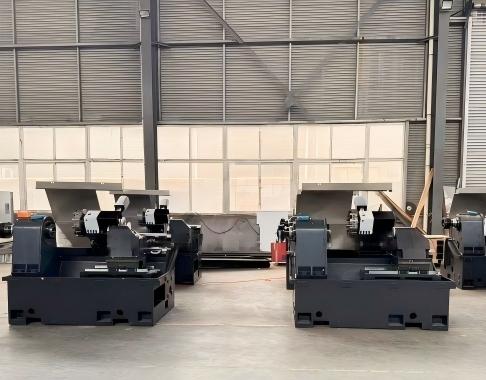

1. 30° Odlewane łoże skośne

Łoże główne wykonane jest z jednego kawałka żeliwa, poddanego wyżarzaniu odprężającemu, które eliminuje naprężenia wewnętrzne odlewu i skutecznie przeciwdziała wibracjom podczas intensywnego skrawania. Pochylony układ pozwala na naturalny, grawitacyjny zsuwanie się wiórów, zapobiegając ich gromadzeniu się na prowadnicach liniowych i chroniąc elementy prowadnicy, zapewniając długotrwałą precyzję.

2. Wysokowydajna jednostka wrzeciona

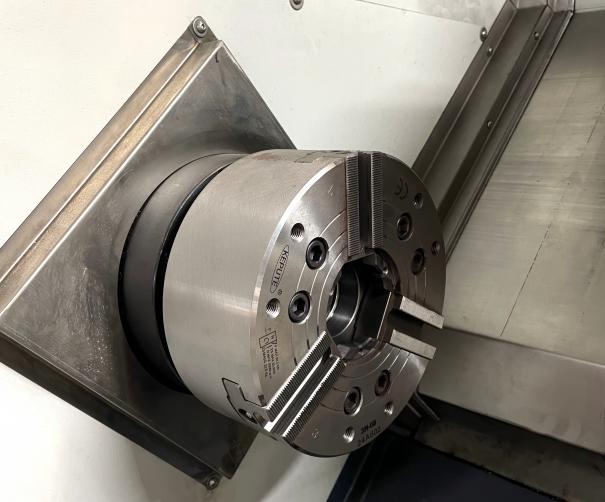

Wyposażona w końcówkę wrzeciona A2-6 i otwór wrzeciona 65 mm, maksymalna średnica przelotu pręta sięga 50 mm. Zakres prędkości wrzeciona wynosi od 50 do 4500 obr./min, a silnik serwo wrzeciona jest napędzany silnikiem o wysokim momencie obrotowym. Stabilny obrót zapewnia równomierne wykończenie powierzchni obrabianych elementów ze stali, stali nierdzewnej, aluminium i żeliwa.

3. Szybki układ podawania serwomechanizmu X/Z

Zakres ruchu w osi X: 200 mm; Zakres ruchu w osi Z: 550 mm. Prędkość szybkiego posuwu do 30 m/min. Precyzyjne śruby kulowe i prowadnice liniowe gwarantują dokładność repozycjonowania do 0,003 mm, spełniając rygorystyczne wymagania dotyczące tolerancji dla komponentów precyzyjnych.

4. Hydrauliczna wieżyczka serwo

Standardowo wyposażony w wielostanowiskową głowicę hydrauliczną, umożliwiającą szybką wymianę narzędzi. Użytkownicy mogą wybrać standardową głowicę statyczną lub ulepszoną głowicę zasilaną (opcja z osią C), aby wykonywać toczenie, wiercenie, gwintowanie i frezowanie w jednym mocowaniu.

5. Całkowicie zamknięta obudowa ochronna

Kompletna, bryzgoszczelna osłona zabezpieczająca ogranicza rozpryskiwanie się chłodziwa, poprawia warunki pracy w warsztacie i spełnia wymogi bezpieczeństwa CE obowiązujące na rynkach europejskich, bliskowschodnich i afrykańskich.

Często zadawane pytania

P1: Jaka jest maksymalna średnica przedmiotu obrabianego, który można obrabiać?

A: Średnica przelotu nad łożem wynosi Ø500 mm; rzeczywista maksymalna średnica obróbki zależy od kolizji głowicy narzędziowej. Niezawodna średnica toczenia mieści się w zakresie Ø400 mm, co zapewnia stabilną produkcję.

P2: Czy maszyna może być wykonana ze stali nierdzewnej?

Odp.: Tak. Przy odpowiednich narzędziach skrawających i ustawieniu chłodziwa, może stabilnie obrabiać stal nierdzewną. Sztywna, skośna konstrukcja łoża skutecznie redukuje wibracje narzędzia.

P3: Czy mogę dokonać aktualizacji do wersji live tools później?

A: Korpus maszyny można zarezerwować do montażu głowicy rewolwerowej. Bardziej opłacalne jest potwierdzenie zapotrzebowania na frezowanie toczne przed złożeniem zamówienia niż modernizacja po dostawie.

P4: Czy dla LC550 dostępny jest certyfikat CE?

A: Możemy dostarczyć dokumenty bezpieczeństwa mechanicznego CE dla produktów skonfigurowanych zgodnie z normami UE, odpowiednich do eksportu do krajów europejskich.

P5: Jakiego rodzaju wsparcie posprzedażowe jest dostępne?

A: 12-miesięczna gwarancja na maszynę. Dostarczamy kompletną instrukcję obsługi w języku angielskim, rysunki elektryczne, schematy hydrauliczne oraz zdalne wsparcie techniczne za pomocą wideo. Części zamienne wysyłamy na cały świat z krótkim terminem realizacji.
