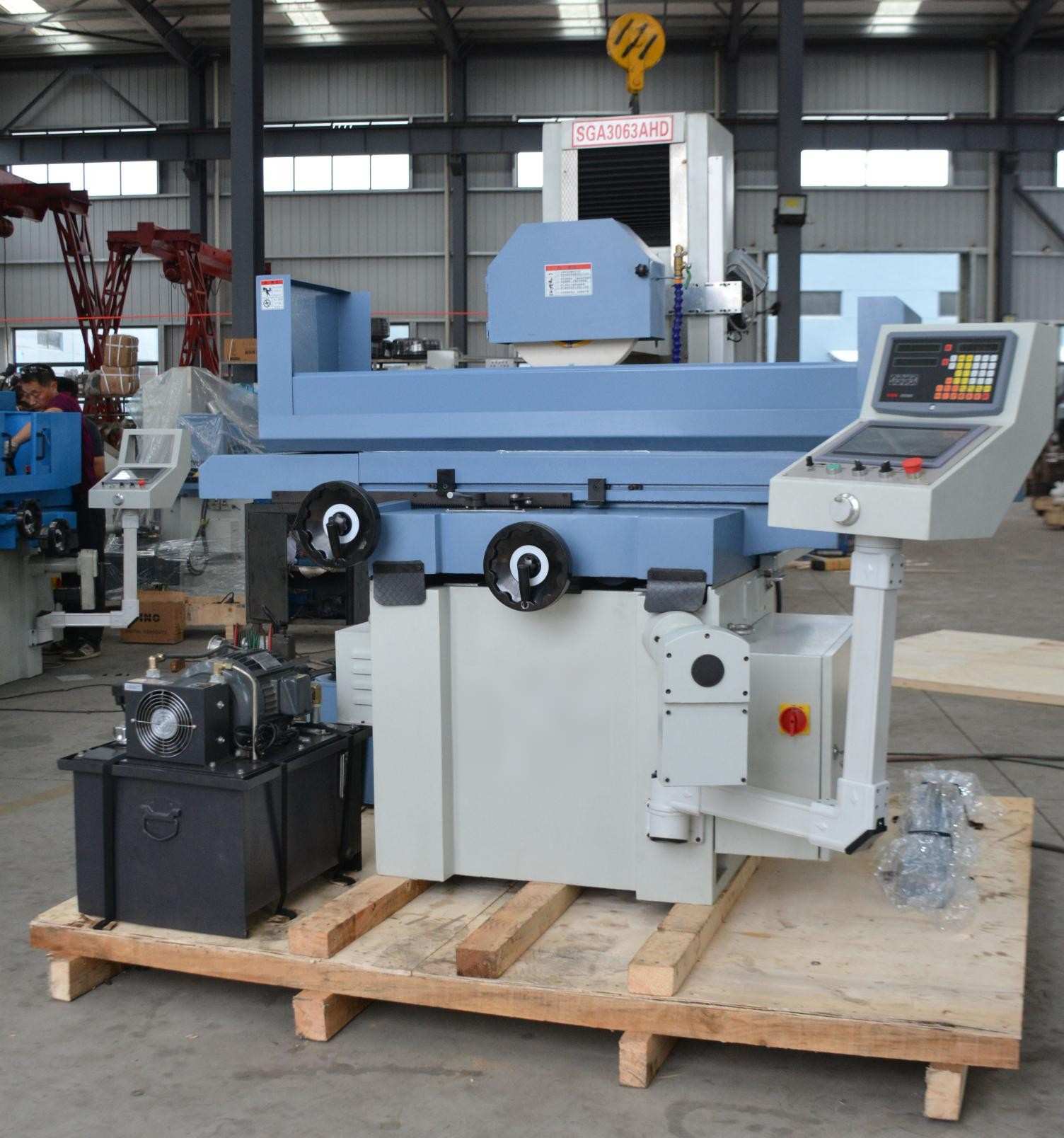

W pełni automatyczna szlifierka powierzchniowa Jskingston

Ten w pełni automatyczna szlifierka do powierzchni Zastosowano w niej wytrzymałe żeliwo szare w elementach podstawy, kolumny i suwaka, co zapewnia wyjątkową sztywność konstrukcyjną, tłumiąc wibracje i zapewniając stabilną płaskość obróbki. Maszyna jest wyposażona w niezależną stację hydrauliczną i dotykowy system sterowania GS-PLC, w połączeniu ze standardowym elektromagnetycznym stołem roboczym, co idealnie nadaje się do precyzyjnego szlifowania płaskiego form i części mechanicznych, zapewniając jednocześnie wysoką wydajność kosztową.

Osie X i Y są wyposażone w prowadnice pokryte tworzywem sztucznym, które eliminują zjawisko stick-slip przy niskich prędkościach. Stół wzdłużny wykorzystuje płaskie prowadnice kompozytowe V-flat, a suport poprzeczny – podwójne V-slide, co zapewnia niezawodne przenoszenie obciążeń i doskonałą odporność na zużycie. Wrzeciono jest wyposażone w bezluzowe, precyzyjne łożyska z napięciem wstępnym, zapewniające stabilną wydajność szlifowania. Oddzielny agregat hydrauliczny jest wyposażony we wbudowany wymiennik ciepła, który kontroluje wzrost temperatury, eliminując odkształcenia termiczne i wibracje podczas długotrwałej, ciągłej produkcji.

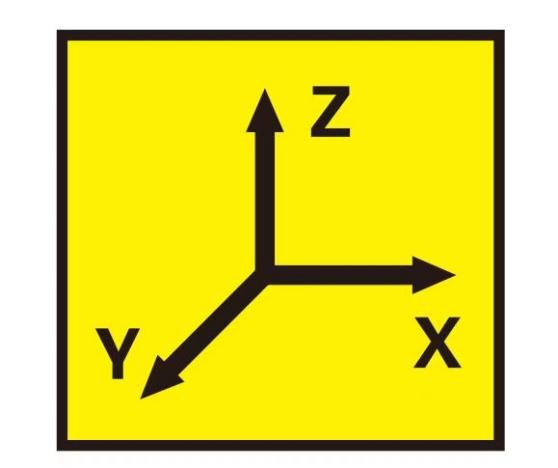

1. Trójosiowy układ ruchu

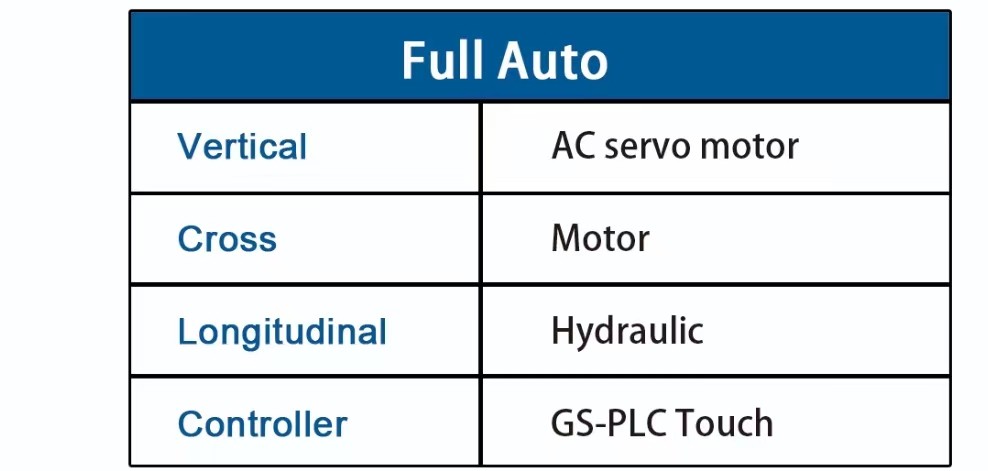

Maszyna wykorzystuje standardowy układ trzech osi XYZ ze zróżnicowaną konstrukcją napędu dla każdej osi:

Oś Z (pionowa oś posuwu)

Napędzana serwosilnikiem prądu przemiennego oś Z stanowi rdzeń automatycznego szlifowania cyklicznego. Obsługuje szybki posuw pionowy i regulowany posuw precyzyjny, aby precyzyjnie kontrolować głębokość szlifowania.

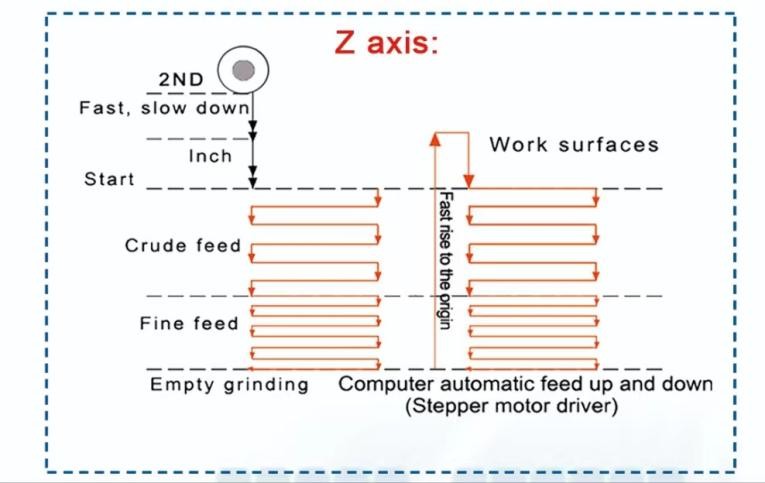

Automatyczny cykl szlifowania w osi Z działa następująco: ściernica szybko opada i zwalnia podczas zbliżania się do przedmiotu obrabianego, a następnie przechodzi przez szlifowanie zgrubne, szlifowanie dokładne i wykańczanie iskrowe. Po zakończeniu cyklu głowica szlifierska automatycznie powraca do pozycji początkowej, a wszystkie etapy obróbki można konfigurować za pomocą ekranu dotykowego.

Oś Y (oś poprzeczna)

Napędzana silnikiem oś poprzeczna obsługuje automatyczny posuw posuwisto-zwrotny i ręczną precyzyjną regulację za pomocą pokrętła, co pozwala na elastyczną regulację bocznego usuwania materiału.

Oś X (oś podłużna)

Hydraulicznie napędzany stół wzdłużny zapewnia płynny ruch posuwisto-zwrotny, pokrywając całą powierzchnię. Na obu końcach zamontowane są ograniczniki, aby zapobiec przypadkowemu zderzeniu.

2. System sterowania za pomocą ekranu dotykowego

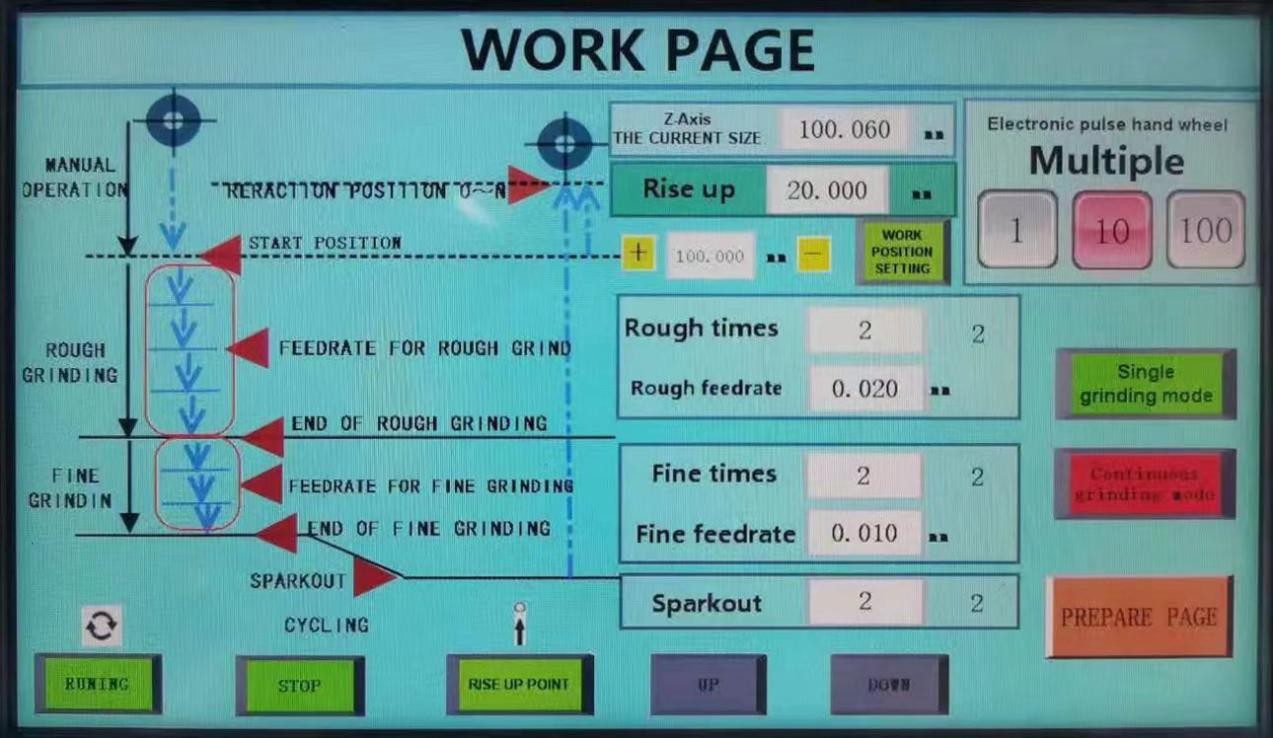

Maszyna wyposażona jest w panel dotykowy Samsys SMART-panel IE V3 z całkowicie wizualizowanym ustawianiem parametrów, nie wymagającym skomplikowanego programowania.

Operatorzy mogą swobodnie konfigurować parametry szlifowania rdzeni: cykle szlifowania zgrubnego i głębokość posuwu, cykle szlifowania dokładnego i głębokość posuwu oraz czasy wyiskrzenia. Urządzenie obsługuje elektroniczne przełączanie powiększenia za pomocą pokrętła ręcznego, co umożliwia precyzyjne pozycjonowanie ręczne, a także tryby szlifowania w cyklu pojedynczym i ciągłym. Przyciski RUN i STOP obsługiwane jednym kliknięciem upraszczają rutynową obsługę.

3. Główne zalety produktu

Prowadnice pokryte powłoką o niskim współczynniku tarcia oraz wzmocniona konstrukcja prowadnicy w kształcie litery V zapewniają stabilną nośność i długą żywotność.

Zespół łożysk wrzeciona z wstępnym obciążeniem zmniejsza bicie wrzeciona, zapewniając jednolite wykończenie powierzchni elementów stalowych, stopów aluminium i żeliwa.

Niezależny układ chłodzenia hydraulicznego stabilizuje ruch stołu i zapobiega zmianom wymiarów spowodowanym przez temperaturę podczas długotrwałej pracy.

Oś Z sterowana serwomechanizmem umożliwia kontrolę głębokości na poziomie mikronów, co doskonale sprawdza się w przypadku szlifowania bardzo cienkich elementów o wysokiej precyzji.

Podwójne zabezpieczenie mechaniczne i programowe zapobiegające kolizjom pomiędzy tarczą szlifierską a osprzętem.

4. Akcesoria standardowe

Ekran dotykowy Samsys SMART, elektroniczne koło ręczne, ściernica i kołnierz, lampa robocza LED, uchwyt magnetyczny, narzędzia do wyważania kół, obciągacz równoległy, osłony ochronne, demagnetyzer, jednostka obiegu chłodziwa, diamentowe narzędzie do obciągania, nóżki poziomujące maszynę, centralny układ smarowania i kompletny zestaw narzędzi serwisowych.

Często zadawane pytania

P1: Jakiego rodzaju przedmioty obrabiane można obrabiać za pomocą tej szlifierki?

A1: Obrabia metale żelazne, w tym stal i żeliwo, a także materiały nieżelazne, takie jak stopy aluminium. Jest szeroko stosowana do produkcji płyt formujących, cienkich, precyzyjnych części i standardowych komponentów mechanicznych.

P2: Jaka jest zaleta serwosilnika na osi Z?

A2: Silnik serwo zapewnia niezwykle precyzyjną rozdzielczość posuwu pionowego, gwarantując równomierne usuwanie materiału podczas szlifowania zgrubnego i dokładnego, co znacznie poprawia precyzję płaskości cienkich elementów obrabianych.

P3: Jaką rolę odgrywa szlifowanie w celu wyiskrzenia?

A3: Podczas szlifowania z wyiskrzaniem nie stosuje się posuwu pionowego. Usuwa to resztkowe ślady szlifowania i uwalnia wewnętrzne naprężenia obróbkowe, skutecznie redukując odkształcenia przedmiotu obrabianego po rozmagnesowaniu i rozładowaniu.

P4: Jak uniknąć kolizji podczas automatycznego przetwarzania?

A4: Na osiach X i Y zamontowano mechaniczne ograniczniki ruchu. Operatorzy mogą również ustawić bezpieczne granice ruchu na ekranie dotykowym, aby ograniczyć zakres ruchu stołu i zapewnić sobie podwójną ochronę.
