Jeśli Twój warsztat produkuje rury stalowe, przewody olejowe, rury osłonowe, armaturę rurociągową lub łączniki rur ognioodpornych, niezawodna tokarka do gwintowania rur jest podstawą dla uzyskania spójnych gwintów wewnętrznych i zewnętrznych. Wielu klientów błędnie używa standardowych tokarek CNC do gwintowania rur, co skutkuje wibracjami, błędami gwintu i niestabilną wydajnością. Ten poradnik przeprowadzi Cię przez wszystkie krytyczne punkty, aby wybrać odpowiednią tokarkę do gwintowania rur do Twojej produkcji.

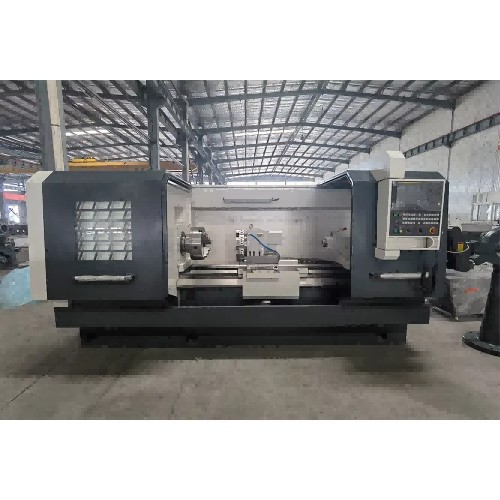

A tokarka do gwintów rurowych Została specjalnie zaprojektowana z dużym otworem wrzeciona, umożliwiającym przechodzenie przez nie długich rur stalowych. W przeciwieństwie do tradycyjnych tokarek, priorytetem jest wysoki moment obrotowy, duża sztywność skrawania i precyzyjna powtarzalność gwintów dla gwintów NPT, BSP, BSPT, API i innych norm rurowych. Jest szeroko stosowana w przemyśle naftowym i gazowym, wodociągach, ochronie przeciwpożarowej, rurociągach hydraulicznych i konstrukcjach stalowych.
Średnica wrzeciona to parametr numer jeden, który należy sprawdzić. To on decyduje o tym, jaką średnicę rury można wprowadzić do maszyny.
Zmierz maksymalną średnicę zewnętrzną surowej rury
Pozostaw odpowiednią przestrzeń do podawania rur
Popularne modele: QK1313, QK1319, QK1322, QK1327, QK1335 z cylindrem o średnicy od 130 mm do 350 mm lub większym, niestandardowym cylindrem.
Jeśli obrabiasz grube korpusy o średnicy 6 lub 8 cali, tokarki o małym otworze nie będą działać, nawet jeśli średnica toczenia wydaje się wystarczająca.
Różne rynki wymagają różnych profili gwintów rurowych, a system sterowania tokarki musi je obsługiwać:
NPT / NPTF: Rury naftowe, gazowe i hydrauliczne w Ameryce Północnej
BSPP / BSPT: europejskie, południowo-wschodnioazjatyckie, ogólne instalacje hydrauliczne
API 5B: Rury i obudowy olejowe (wymagania wysokiej precyzji)
Przed złożeniem zamówienia należy sprawdzić, czy sterownik może zaprogramować te skoki gwintu bez dodatkowych modyfikacji.
Gwintowanie rur to cięcie pod dużym obciążeniem. Słaba rama maszyny będzie powodować powstawanie śladów drgań i stożkowatość gwintu:
Preferuję jednoczęściowe żeliwne łóżko, odprężone / poddane naturalnemu procesowi starzenia
Szersza prowadnica, wzmocniona jednostka wrzeciona, wytrzymała głowica
Konfiguracja podwójnego uchwytu (uchwyt przedni i tylny) do zaciskania długich rur
Lekkie tokarki uniwersalne nie są przeznaczone do ciągłego gwintowania rur w masowej produkcji.
Dwie główne opcje:
Ekonomiczny: GSK, system Newday, stabilny i niski koszt utrzymania, popularny w przypadku standardowych gwintów rurowych BSP/NPT
Premium: Siemens, Fanuc, do gwintowania API o dużej objętości, lepszej stabilności i obsługi posprzedażowej na rynkach zagranicznych
Sprawdź również, czy Twoi operatorzy obsługują określone języki (interfejs i instrukcje w języku rosyjskim, hiszpańskim i angielskim).
Rury ze stali węglowej, stali stopowej i stali nierdzewnej wymagają różnych momentów obrotowych wrzeciona:
Rura wodna ze stali węglowej: standardowe prace związane z zasilaniem głównego silnika
Obudowa ze stopu o grubych ściankach, rura ze stali nierdzewnej: wymagana większa moc i duży moment obrotowy przy niskich prędkościach
Nie należy zwracać uwagi wyłącznie na prędkość wrzeciona; w przypadku gwintowania rur większy jest moment obrotowy przy niskich prędkościach.
Sprawdź pakiety standardowe i opcjonalne:
Podwójne uchwyty przednie i tylne (niezbędne do długich rur)
Podpórka stała / ruchoma do rur smukłych, antywibracyjna

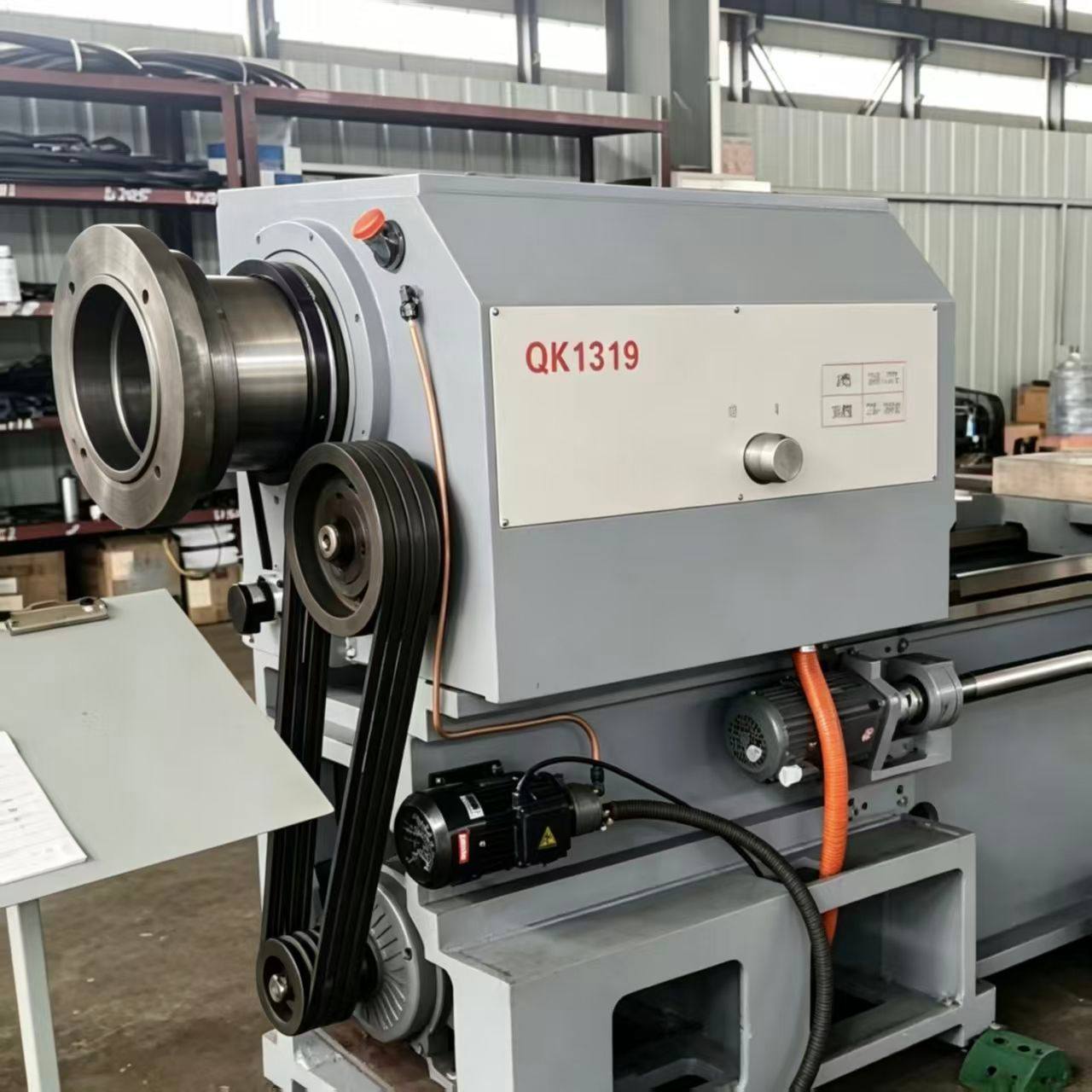

Konik hydrauliczny
Układ chłodzenia, centralne smarowanie, osłony bezpieczeństwa
Wzorce do kontroli gwintów zgodne ze standardem gwintu
Hydraulika, rury przeciwpożarowe, rurociągi wodne: standardowa pozioma tokarka CNC do gwintów rurowych, gwint BSPT/NPT
Rury naftowe, obudowy, rury wiertnicze: tokarka dedykowana API do przemysłu naftowego, konstrukcja o dużej wytrzymałości
Warsztat wykonujący małe partie prac: ręczna tokarka do gwintowania rur lub podstawowa tokarka QK1313
Produkcja masowa: w pełni automatyczna tokarka CNC do gwintowania rur z opcją automatycznego podawania
1. Zakup ogólnej tokarki o dużym obrocie zamiast dedykowanej tokarki do gwintów rurowych (mały otwór wrzeciona)
2. Ignorowanie zgodności ze standardami gwintów, skupianie się wyłącznie na cenie
3. Niedoszacowanie długości rury, zapomnienie o sprawdzeniu maksymalnej długości przedmiotu obrabianego
4. Wybór tanich tokarek o cienkiej ramie do ciągłego, ciężkiego cięcia
5. Brak potwierdzenia dostępności części zamiennych i lokalnego serwisu posprzedażowego
Maksymalna średnica zewnętrzna rury i grubość ścianki
Standard gwintu (NPT / BSP / API)
Materiał: stal węglowa / stop / stal nierdzewna
Wymagane dane wyjściowe wsadowe
Napięcie i częstotliwość zasilania (380 V 50 Hz / 460 V 60 Hz)
Preferowana marka sterownika CNC
Potrzebujesz podwójnego uchwytu, podpórki stałej lub niestandardowej długości
P: Czy zwykła tokarka CNC może nacinać gwinty rurowe?
A: Może wykonywać krótkie gwinty, ale większość standardowych tokarek ma mały otwór wrzeciona. Długie rury nie mogą się przez nią przecisnąć, a sztywność jest niewystarczająca do gwintowania grubych rur.

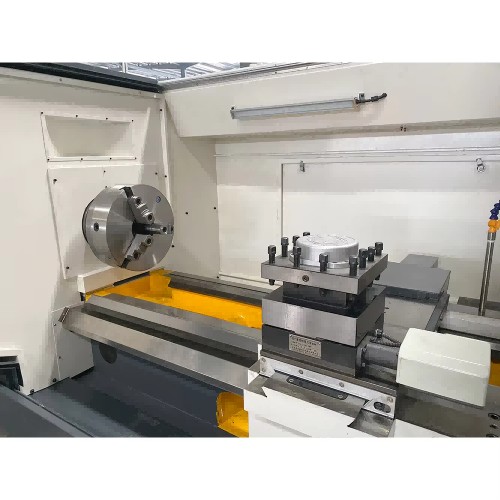

P: Jaka jest różnica pomiędzy Tokarka do gwintów rurowych QK1319 i QK1327?
A: Główną różnicą jest średnica otworu wrzeciona, maksymalna wydajność rury i masa maszyny. QK1327 jest cięższy w przypadku obudów o większej średnicy.
P: Czy przetwarzanie wątków API jest bardziej wymagające?
O: Tak. Gwinty API wymagają ścisłego skoku, stożka i wykończenia powierzchni, dlatego potrzebna jest tokarka o dużej sztywności i program do kalibracji gwintów.
Najlepsza tokarka do gwintowania rur nie jest najdroższa, ale taka, która odpowiada rozmiarowi rury, specyfikacji gwintu i obciążeniu produkcyjnemu. Prześlij rysunek przedmiotu obrabianego i wymagania dotyczące gwintu do naszego zespołu, a my zarekomendujemy odpowiedni model i konfigurację dla Twojego warsztatu.
