A wiertarka to podstawowa obrabiarka do obróbki metalu, używana głównie do obróbki otworów. Wykonuje wiercenie, rozwiercanie, pogłębianie, planowanie powierzchni i gwintowanie poprzez ruch obrotowy i posuwowy narzędzi skrawających. Różne typy wiertarek mają różne konfiguracje konstrukcyjne, aby dopasować się do różnych scenariuszy obróbki.

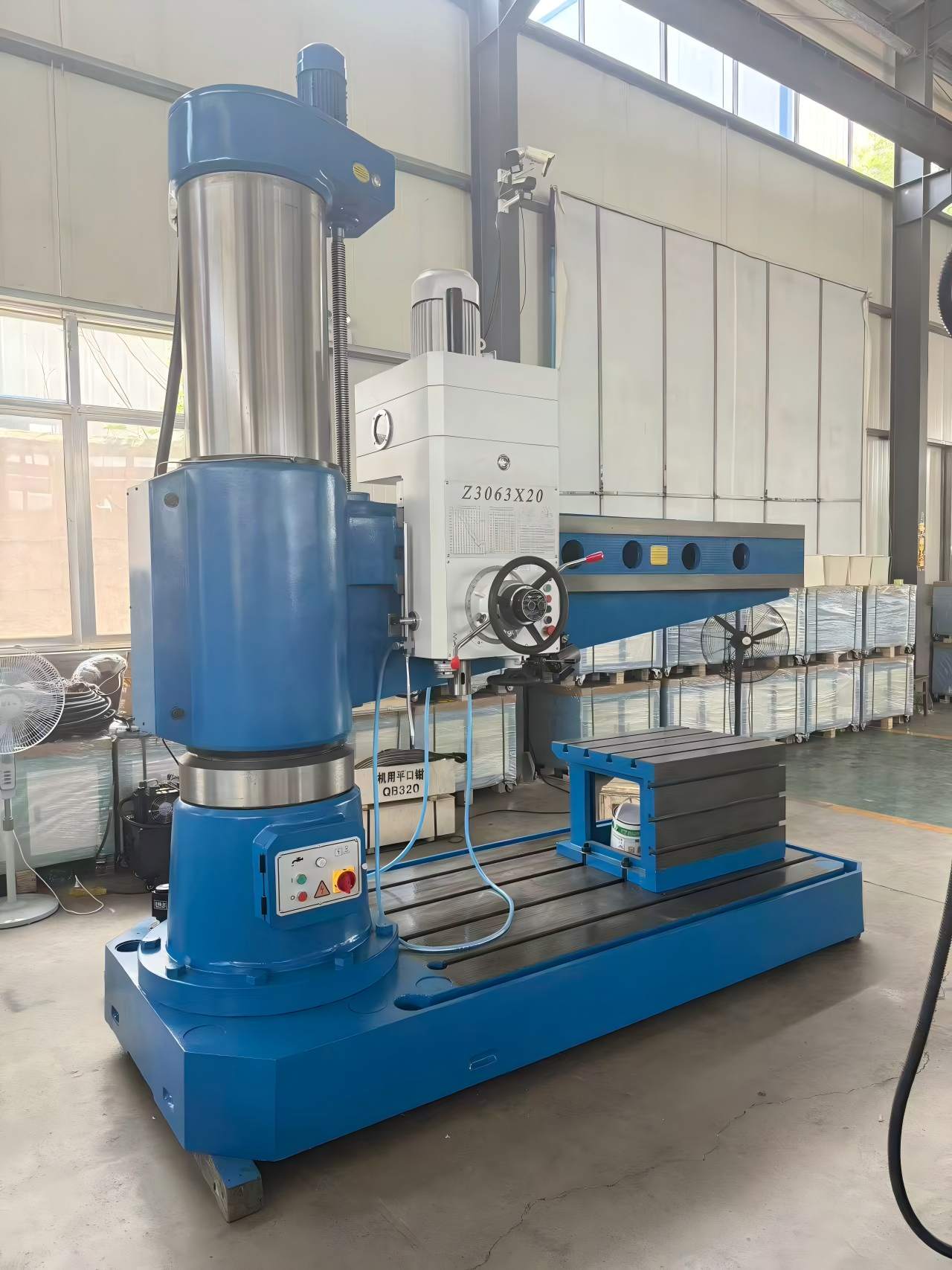

Wiertarki promieniowe Są najczęściej stosowanym typem w ciężkich warsztatach. Podstawą jest ciężki żeliwny fundament wyposażony w rowki teowe do mocowania przedmiotów obrabianych lub stołów roboczych oraz przenoszenia obciążeń skrawaniem. Podtrzymuje on kolumnę wewnętrzną. Kolumna składa się z kolumny wewnętrznej i kolumny zewnętrznej. Kolumna wewnętrzna jest zamocowana na podstawie. Kolumna zewnętrzna obejmuje kolumnę wewnętrzną i może obracać się razem z ramieniem promieniowym za pomocą jednostek blokujących. Ramię promieniowe jest zamontowane na kolumnie zewnętrznej. Może ono podnosić się i opuszczać oraz obracać o 360 stopni. Skrzynia wrzeciona przesuwa się poziomo wzdłuż prowadnicy, a jej ruch podnoszący jest napędzany silnikiem podnoszącym. Skrzynia wrzeciona spoczywa na prowadnicy ramienia promieniowego. Wewnątrz znajdują się koła zębate i mechanizmy posuwu, które umożliwiają zmienną prędkość obrotową wrzeciona i posuw. Może się przesuwać na boki i jest wyposażona w urządzenie blokujące. Jednostka wrzeciona ma otwór stożkowy Morse'a do mocowania wierteł, rozwiertaków i gwintowników, zapewniając główny ruch obrotowy i osiowy ruch posuwowy. Mechanizm blokujący może być hydrauliczny lub mechaniczny. Blokuje kolumnę, ramię promieniowe i wrzeciono podczas obróbki, zapobiegając ich przemieszczeniom i drganiom. Wersje hydrauliczne zapewniają synchroniczną blokadę wszystkich trzech części. Stół roboczy utrzymuje detale i w niektórych modelach można go zdemontować. Duże detale można mocować bezpośrednio w rowkach teowych podstawy. Układ elektryczny obejmuje silnik główny, silnik podnoszenia, przyciski i obwody sterujące.

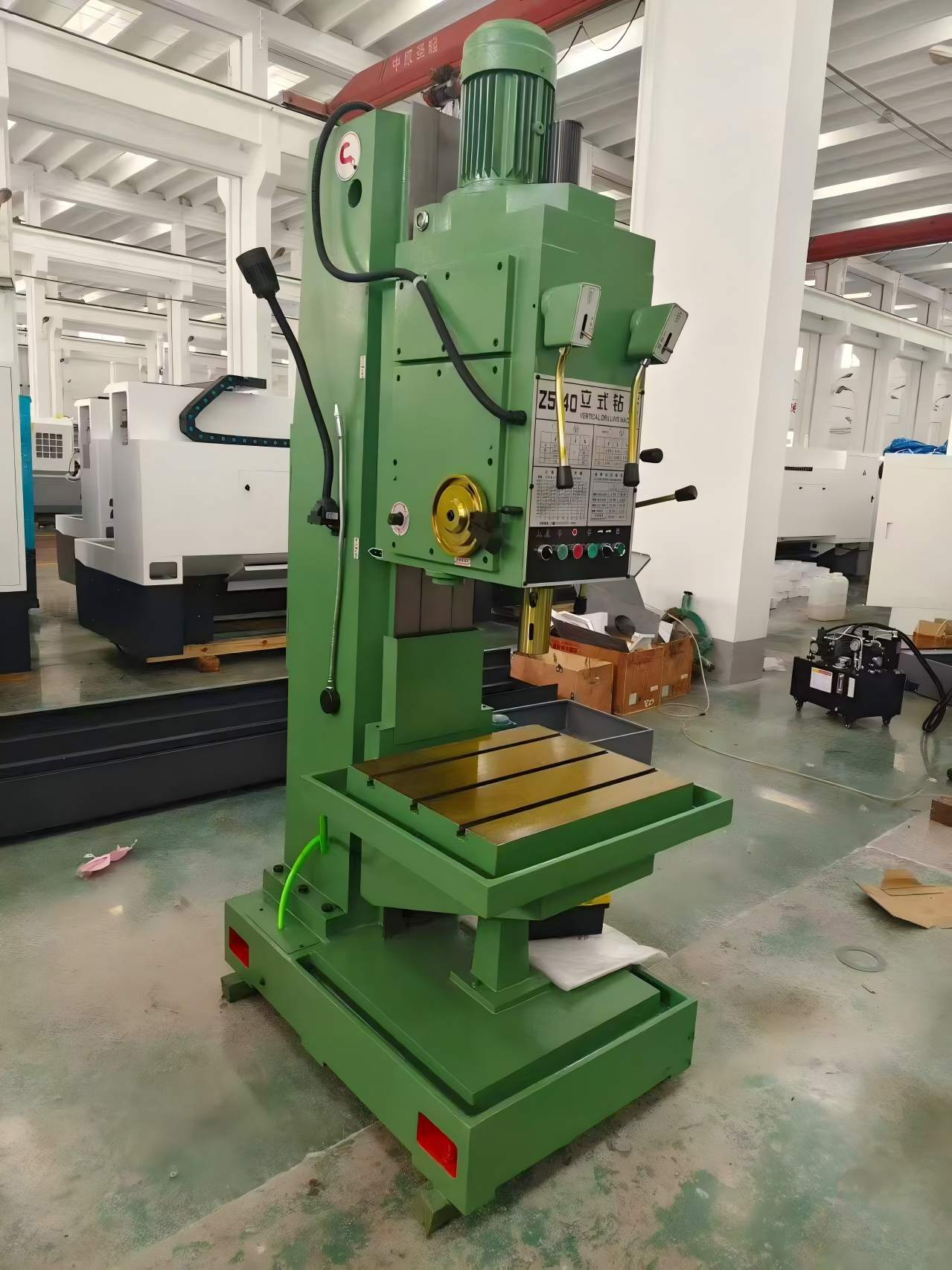

Wiertarki pionowe Składa się z podstawy, kolumny kwadratowej, skrzynki wrzeciona, wrzeciona, stołu roboczego o regulowanej wysokości, mechanizmu regulacji posuwu oraz elektrycznego układu sterowania. Podstawa podtrzymuje całą maszynę za pomocą rowków teowych do mocowania przedmiotu obrabianego. Skrzynka wrzeciona i stół roboczy poruszają się pionowo wzdłuż prowadnicy kolumny kwadratowej. Skrzynka wrzeciona umożliwia zmianę prędkości i posuwu. Wrzeciono mocuje narzędzia skrawające i wykonuje ruch obrotowy i posuwowy. Posuw może być ręczny lub automatyczny. W przypadku wiertarek pionowych operatorzy regulują położenie otworów, przesuwając przedmioty obrabiane, a nie samą maszynę, dlatego regulacja położenia w dużym zakresie jest niedostępna.
Wiertarki stołowe to kompaktowe, małogabarytowe urządzenia wiertnicze. Ich główne części to podstawa, kolumna, wrzeciennik, wrzeciono, stół roboczy i uchwyt posuwu. Wszystkie operacje posuwu są wykonywane ręcznie.
Często zadawane pytania
P1: Jakie są główne typy wiertarek?
A1: Wiertarka promieniowa, wiertarka pionowa i wiertarka stołowa do różnych rozmiarów przedmiotów obrabianych.
P2: Jakie są cechy wiertarki promieniowej Z30?
A2: Ramię promieniowe może się obracać i podnosić, nie ma potrzeby przenoszenia ciężkich elementów obrabianych.
P3: Blokada hydrauliczna czy mechaniczna?
A3: Blokada hydrauliczna wspomaga blokowanie synchroniczne, zapewniając lepszą sztywność i stabilność.
P4: Jakie narzędzia można zamontować na wrzecionie?
A4: Wiertła, rozwiertaki, gwintowniki przez otwór stożkowy Morse'a.
P5: Jakie rodzaje obróbki mogą wykonywać wiertarki?
A5: Wiercenie, rozwiercanie, pogłębianie stożkowe, nacinanie otworów i gwintowanie.
