Frezarka bramowa CNC: cechy konstrukcyjne, główne zalety i zastosowania w obróbce

Frezarka bramowa CNC wykorzystuje ramę typu bramowego, składającą się z podwójnych kolumn i belki poprzecznej. Stół roboczy jest nieruchomy lub porusza się wzdłużnie, podczas gdy głowica frezarska wykonuje posuw poprzeczny i pionowy wzdłuż belki poprzecznej. Jako podstawowe urządzenie do obróbki wielkogabarytowych i ciężkich elementów, jest szeroko stosowane w produkcji form, maszynach inżynieryjnych, urządzeniach energetycznych, przemyśle lotniczym, stoczniowym i innych gałęziach przemysłu, rozwiązując trudne problemy związane z obróbką skrawaniem i wielooperacyjną obróbką kompozytów dużych elementów.

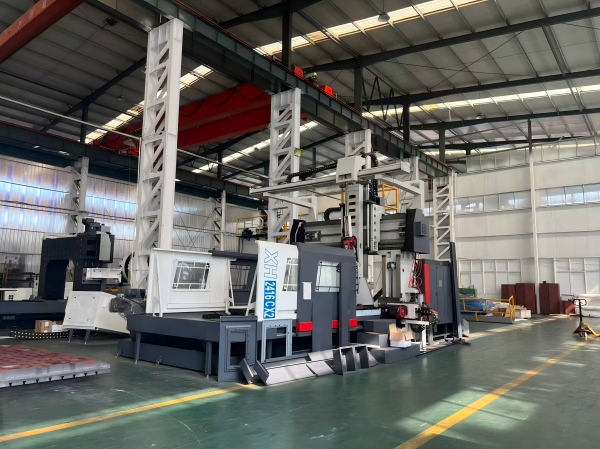

1. Główne typy strukturalne

Dwa główne typy: frezarka bramowa z belką nieruchomą i frezarka bramowa z belką ruchomą.

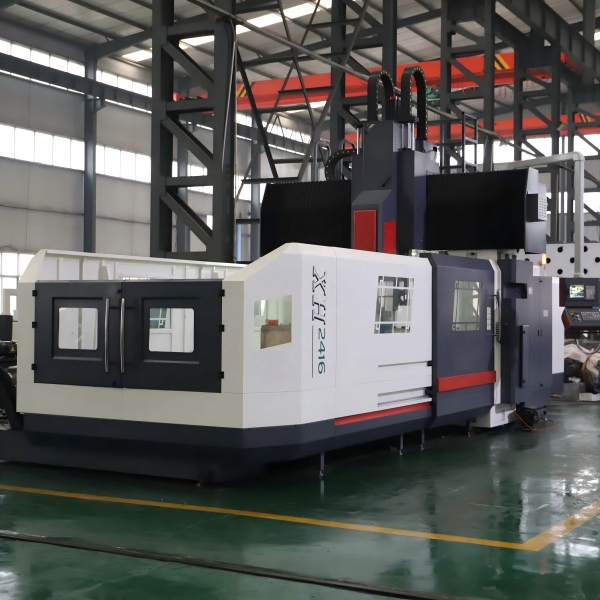

• Frezarka bramowa ze stałą belką: Wysokość belki poprzecznej pozostaje niezmieniona. Charakteryzuje się wyjątkową sztywnością konstrukcji, stabilną dokładnością i łatwością konserwacji. Jest to najpopularniejszy model na rynku, idealny do obróbki form, płyt i elementów ram maszyn o dużych gabarytach.
• Frezarka bramowa z ruchomą belką: Belka poprzeczna może być podnoszona i opuszczana wzdłuż podwójnych kolumn, co zapewnia większy zakres ruchu w osi Z. Nadaje się do ciężkich odlewów o dużej zmienności wysokości.

Konfiguracje obejmują frezarki bramowe 3-osiowe, 4-osiowe i 5-osiowe. Głowice frezarskie kątowe i uniwersalne mogą być wyposażone w głowice frezarskie do obróbki otworów bocznych i nachylonych.

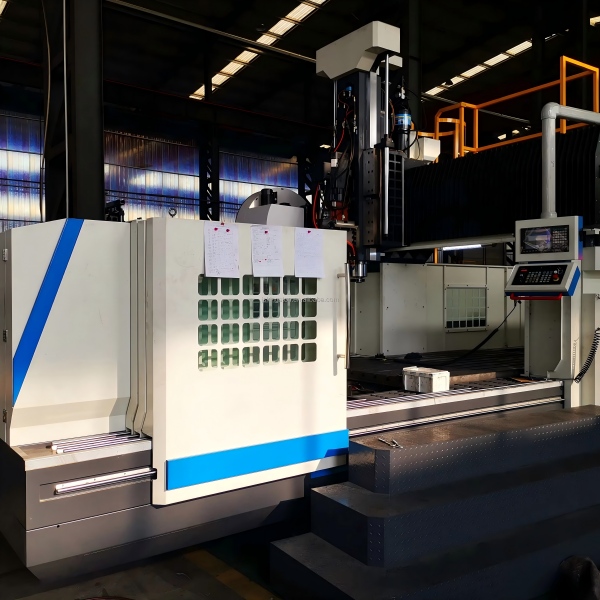

2.Główne zalety

• Wysoka ogólna sztywność do intensywnego cięcia

Rama bramowa z podwójnymi kolumnami jest odlewana integralnie i zapewnia doskonałą odporność na zginanie i skręcanie. Wibracje podczas cięcia są skutecznie tłumione. W przypadku twardych materiałów, takich jak staliwo, żeliwo i grube blachy stalowe, umożliwia agresywne frezowanie na dużych głębokościach i z dużym posuwem. Zapewnia dobrą gładkość powierzchni i dłuższą żywotność narzędzia, przy minimalnym dryfcie dokładności podczas długotrwałej produkcji masowej.

• Duży skok i duża nośność

Zapewnia dużą przestrzeń roboczą i stół roboczy o dużym obciążeniu, umożliwiający mocowanie i obróbkę bardzo dużych odlewów, blach stalowych i spawanych elementów konstrukcyjnych w jednym ustawieniu. Nie ma potrzeby dzielenia dużych detali w celu obróbki segmentowej, co znacznie poprawia ogólną spójność wymiarową części.

• Wysoka wydajność przetwarzania i możliwość rozbudowy o wiele funkcji

Możliwość obróbki wieloprocesowej z jednym uchwytem, ​​obejmującej frezowanie, wiercenie, rozwiercanie i gwintowanie. Dodatkowe ponowne mocowanie zostało zredukowane, co pozwala na zmniejszenie błędu pozycjonowania. Opcjonalne akcesoria, takie jak stół obrotowy, uniwersalna głowica frezarska i oś A/C, umożliwiają jednoczesną obróbkę 4- i 5-osiową, umożliwiając obróbkę złożonych powierzchni zakrzywionych.

• Dobra otwartość i elastyczny układ produkcji

Otwarta konstrukcja bramy zapewnia wygodny załadunek i rozładunek detali. Elementy o dużych gabarytach można podnosić na stół roboczy za pomocą dźwigu. Maszyna nadaje się zarówno do produkcji pojedynczych elementów na zamówienie, jak i do przetwarzania wsadowego.

• Stabilna, długoterminowa precyzja

Grube, odlewane łoże i wzmocniona konstrukcja bramy skutecznie pochłaniają wstrząsy podczas cięcia. Odkształcenia termiczne są dobrze kontrolowane. Maszyna utrzymuje stabilną dokładność wymiarową nawet podczas wielogodzinnej, ciągłej pracy, spełniając rygorystyczne wymagania dotyczące tolerancji dla komponentów stosowanych w przemyśle ciężkim.

3. Typowe scenariusze zastosowań

Podstawa formy, forma duża, elementy konstrukcyjne maszyn inżynieryjnych, części urządzeń energetycznych, podzespoły statków, ramy urządzeń automatyki, obróbka grubych płyt, duże części spawane.

4. Najczęściej zadawane pytania

P1: Jaka jest różnica pomiędzy frezarką bramową z belką stałą i ruchomą?

A: Typ z belką stałą charakteryzuje się stałą wysokością belki, lepszą sztywnością i niższymi kosztami konserwacji, co jest odpowiednie dla większości standardowych elementów obrabianych o dużych rozmiarach. Typ z belką ruchomą umożliwia podnoszenie belki w przypadku wyższych elementów, ale jego konstrukcja jest bardziej złożona i wiąże się z wyższymi kosztami zakupu.

P2: Czy maszyna bramowa 3-osiowa może obrabiać powierzchnie pochyłe?

A: Standardowy model 3-osiowy nie umożliwia bezpośredniej obróbki powierzchni pochyłych. W przypadku obróbki powierzchni pochyłych i złożonych powierzchni zakrzywionych należy dodać uniwersalną głowicę frezarską lub dokonać modernizacji do konfiguracji 4- lub 5-osiowej.

P3: Jakie materiały można obrabiać za pomocą frezarki bramowej?

A: Nadaje się do żeliwa, staliwa, stali węglowej, stali stopowej, stopów aluminium i innych materiałów metalowych. Jest szeroko stosowany do obróbki ciężkich elementów metalowych o dużych gabarytach.

P4: Jakie czynniki wpływają na dokładność obróbki frezarką bramową?

A: Główne czynniki to sztywność odlewu, jakość prowadnicy i śruby kulowej, wydajność wrzeciona, stan termiczny maszyny oraz sposób mocowania przedmiotu obrabianego. Regularna konserwacja jest również niezbędna dla utrzymania długoterminowej dokładności.

P5: Czy frezarka bramowa nadaje się do masowej produkcji małych części?

A: Niezalecane. Maszyny bramowe są przeznaczone do obróbki dużych detali. Produkcja masowa małych detali jest bardziej opłacalna w przypadku pionowych centrów obróbczych.
